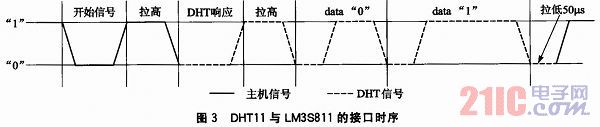

LM3S811发送一次开始信号后，DHT11从低功耗模式转换到高速模式，等待主机开始信号结束后，DHT11发送响应信号，送出40位的数据，并触发一次信号采集，LM3S811可选择读取部分数据。从模式下，DHT11接收到LM3S811的开始信号后触发一次温湿度采集，如果没有接收到主机发送开始信号，DHT11不会主动进行温湿度采集。DHT11与LM3S811的接口时序如图3所示。

1．2．2 烟雾传感器MQ-2
    MQ-2烟雾传感器基于电化学原理，可用于可燃性气体的检测，这在林场防火应用中尤为重要。
    MQ-2加电预热后(供电电压标称+5 V)，当MQ-2接触到可燃性气体时，其A-B极间等效的电阻阻值降低，为取出信号，可采用电阻RL与A-B极串联分压。为提高传感器灵敏度和输出电压的稳定性，设计中采用高输入阻抗的CMOS运放TLC272对传感器的输出电压进行跟随和放大，得到输出电压Vout。

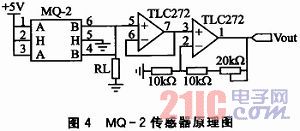

    MQ-2烟雾传感器原理图如图4所示。

1．2．3 CO2传感器MG-811

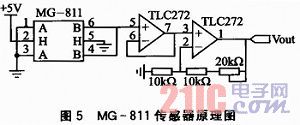

    MG-811型CO2传感器的封装与MQ-2类似，但其工作原理是等效为电压源，即加电预热后，A-B极间等效为电池(典型电压为300 mV)。A-B电极间的电压随着CO2气体浓度的升高而减小。由于MG-811等效的电压源几乎不能提供电流(小于1 pA)，这就要求运放的输入阻抗需要达到1012Ω。该系统中，采用TI公司高性能运放TLC272对该电压进行跟随和放大(如图5所示)，以提高系统灵敏度。

1．2．4 环境光亮度传感器BH1710FVC

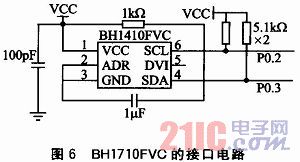

    BH1710FVC是一种I2C总线接口的数字型环境光亮度传感器。它克服了传统的光敏二极管／三极管对光源方向敏感的缺点，具有检测分辨率高、测量范围广(1～65 535 lx)的优点，而且其输出接近人眼对光谱的反应。在BH1710FVC的6脚封装中，ADDR引脚用于控制器件的从地址。该引脚为“1”和“0”时，BH1710FVC的从地址分别为0x5C和0x43。BH1710FVC的接口电路如图6所示。

1．2．5 无线射频模块nRF905

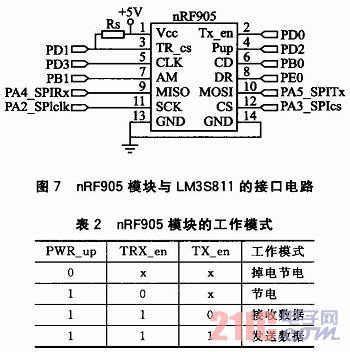

    nRF905模块是一款工作在433 MHz频率下的低功耗、远距离无线收发模块。它内部集成了SPI接口，可方便地实现与LM3S811处理器的无缝连接。nRF905模块与LM3S811接口电路如图7所示。由于该模块支持地址匹配和载波检测，给系统的可靠设计提供了方便。其多种工作模式也给系统的低功耗设计带来了便利。nRF905模块的工作模式如表2所列。
