A. 接收的线圈与电容谐振组合

　　B. 整流器

　　C. 滤波与稳压器

　　D. 直流电源输出

　　在样的架构下从发射器的1.直流电源输入到接收器 D.直流电源输出应过的每一个环节都是效率损耗的要点，在电源电路中电流通过的每一个有阻抗特性的零件都会在上面损耗部份能量，这几年材料的进步也让无线充电的实用化大增，其中有几样先进零件是无线充电系统中与传输效率相关的，为了达到高转换效率需要将这些零件与材料作组合运用。

　　A. 频率产生装置：目前有数家公司将此部份开发成IC销售，其为发射电路板上的关键零件。

　　B. 切换电力的开关：大多为MOSFET所构成，低导通阻抗与高切换速度是选用的要点。

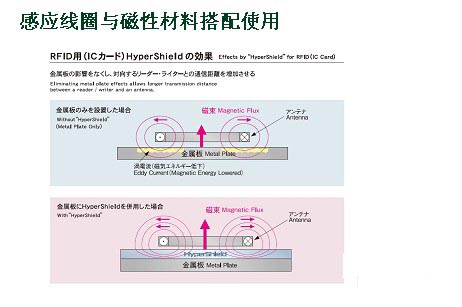

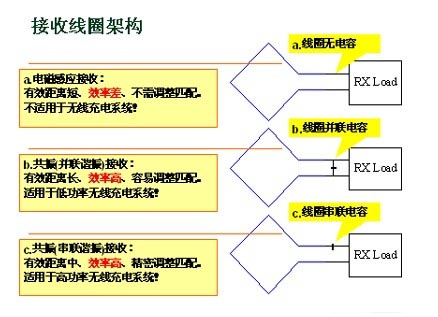

　　C. 发射／接收的线圈与电容谐振组合：此部份为过去从未出现过的技术，由于无规则可循所以只能透过不断的尝试，另外未了阻绝多于的能量散到其它地方，于线圈的未感应侧都会家上磁性材料，这类的材料特性也是全新的应用。

　　D. 整流器：由于在线圈上的操作都是高频率、高电压的能量讯号需要能有效的换成直流电才能给受电装置使用，目前大多采用超低VF的萧特基二极管所构成。

　　E. 滤波与稳压器：这部份难度在接收装置空间有限，设计上要小型化的困难处，通常高转换效率的电路配置大体积被动零件。

    5 设计最艰难的部份——安全

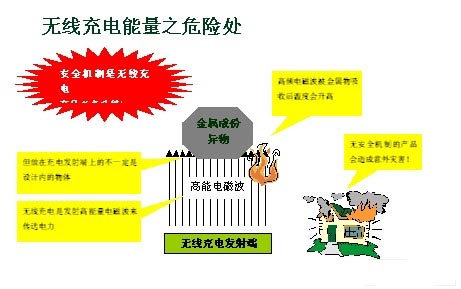

　　先前提到无线充电系统与电磁炉一样会发射电磁波能量，这有两大问题：

　　其一为当发射器上没有放目标充电装置时一样在发射能量，长时间下会造成能源的浪费，不符合现在产品节能的趋势。另外一个问题较严重，为当发射器上放的是金属异物，电磁波对其加热；这个状况轻则烧毁装置，重则发生火灾危其人员生命财产。所以无线充电系统若要上市销售，必需要有一个重要的功能即为“受电端目标物辨识”，当正确的目标物放置在发射器上才开始送电，若不是的话则不送电。用来侦测近距离装置的方法有很多，但在无线充电系统上有一个问题就是无法采用昂贵的零件来完成这个功能，记住目前设计的只是一个充电器，若成本太高的话市场会无法接受这个功能。

　　而目前有两个实用的方法来完成这个功能： 1. 磁力激活：在受电端上装一个磁铁，当发射端感应到磁力后开始发送能量，这个方法简单有效，因为没有人会无意中放一个磁铁在发射器上让它烧毁。2.感应线圈上的资料传送：这是目前认为最安全的方法，与RFID的原理相同，利用两个线圈内的电力传送中，包含资料码一起传送；这个方法最安全也是最难完成的，因为感应线圈上有高能量的电力传输、另外还包含了系统的噪声与负载电流变化的干扰，如何有效的传送资料码是一大难题。

　　6 可变功率系统需建立在数据传输机制上

　　一个理想的系统为在无线充电发射器上放置不同的接收器，接收器可为不同的装置从小电力的耳机到大功率的笔记型计算机，都应该要能对应不同的目标物；但每个接收装置的电力需求都不一样，这时发射器必需要能自动调节功率输出。但这样的功能要建立在发射器与接收器要能够传送资料码来进行沟通，所以如何运用感应电力的线圈进行资料码传送是研发的要点。关于这个技术数年前已经有多家公司投入开发，其每家公司的方法有差异在实作上的稳定性也需要再经过验证。

　　7 无线充电共通标是理想却难以实现

　　目前有业者在推行无线充电标准，理想化的标准是可以跨品牌使用。这个是一个很理想化的目标，所谓的标准就针对两个部份需要规范才能运作；第一就是要有共通的共振频率，电力传输是需要透过预设好的共振频率来传送，发射器提供的电磁波能量之频率需要是接收器的共振频率才能得到好的转换效率。第二就是标准的资料传送码或其它识别激活方式，发射器需要对应到正确的接收器才能开始送电。一个共通的标准的确是市场所期待的，目前在推动无线充电标准化的团体已经运作多时，但在市面上的产品还算少见，这部份可以深入了解后可以发现一些问题，一部份是其标准尚未完整以致研发人员照规格书开发确无法顺利将产品完成；另一个问题是该标准并不是免费的，当产品上市前需要先支付相关专利的权利金，所以共通标准是未来的趋势，但目前实际应用还未成熟。

　　8 三大关键组件牵动三个产业链

　　就无线充电产品看有三大关键组件，其中有控制电路板、感应线圈、磁性材料。

　　目前无线充电尚在起步阶段，市场预期接下来的二到三年会开始高度成长，而四年后将会变成品牌商品的标准备规格之一。这个市场的成长会牵动的产业链不只在电子产业，感应线圈需要精密治具生产这牵动的是机械工业，线圈上需要运用高效能电磁波屏蔽能力的磁性材料这牵动的是化学工业。所以一个产品的成长可以牵动三个产业链，因为这个产品并不是过去已经存在的产品，而是全新的类别全新的应用，相关的材料都要重新开发生产，对经营面来看这也是可以开发的新领域。
