AOC代工715G2538系列液晶彩显电源高压一体板工作原理
来源:本站整理  作者:佚名  2011-11-11 15:47:38

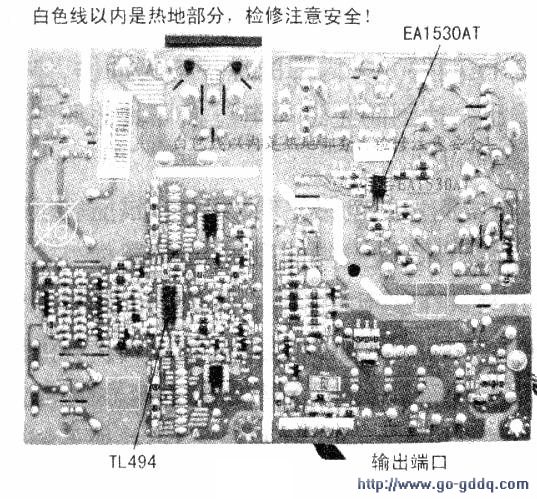

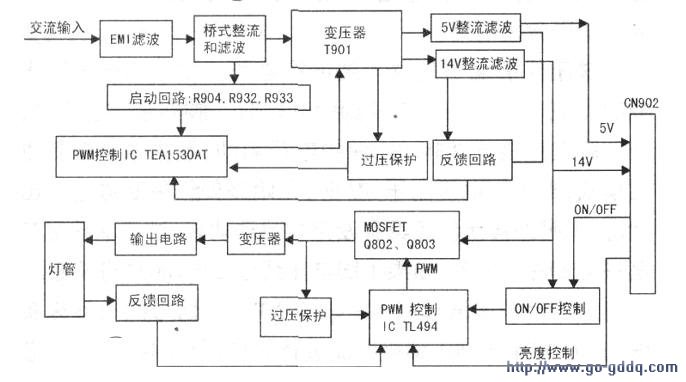

  715G2538系列电源高压一体板由冠捷代工生产,广泛用在l9英寸~24英寸等多品牌型号液晶显示器上,如AOC、Topview、Maya(玛雅)、ENVISION(易美逊)、明基、华硕等。此系列一体板包括715G2538-1/2/3/5/1-ACE/2-ACE等多种板号,不同板号的元件参数略有调整,直流输出部分有的为单5v输出,有的为5V/14V输出,实质区别很小,电路原理相同。电路板实物见上图,电路框图见中图。

  一、电源部分原理

  电源高压一体板的电源和高压部分完全可理解为相互独立的两个电路,实际维修中也是采用分段切割,缩小故障范围的方法。从中图中可以看出,高压部分与电源部分并无反馈控制回路.所以从直流输出部分进行分割,是完全可使两部分电路工作的。电源部分电路如下图所示。

  中图中的EMI(电磁干扰)滤波电路,即图3中的压敏  电  阻VAR901之后到整流器BD901之间的’电路,对开关电源噪声干扰进行滤波。L901是绕在同一磁环上的两只独立的线圈,圈数相同,绕向相反,在磁环中产生的磁通相互抵消,磁芯不会饱和,主要抑制对称性噪声;C9011、C902是共模电容,又称“Y电容”,主要抑制非对称性噪声;C903、C904为差模电容,又称“X电容”,主要抑制对称性噪声(注:下图的R901~R903本身不参与EMI滤波,其作用是关机后迅速消耗抗干扰电容C903上储存的电能,防止带电损坏元件及电击伤人)。

  交流市电经EMI滤波电路后,再经过BD901、C938、C905整流滤波,得到300V左右的直流电压。此电压一路经R904、R932、R933接至PWM芯片TEA153¨AT(8)脚,使其启动;一路经过开关变压器T901初级绕组、F901加到开关管Q901漏极。这样,我们最熟悉的开关电源基本启动电路就建成了。

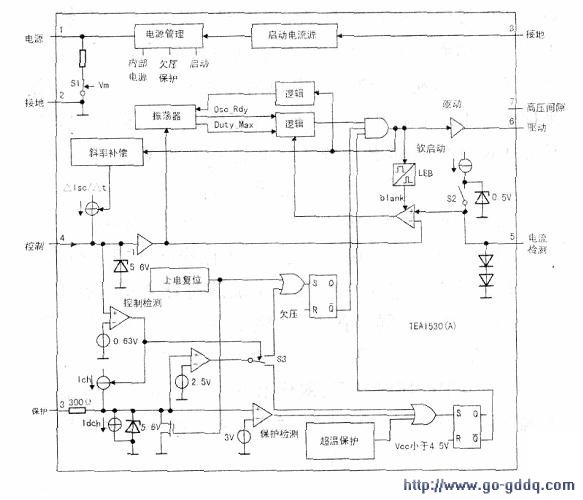

  TEA1530AT是第二代绿色开关电源控制器芯片,采用固定频率工作模式,内置高压启动电流源,在交流输入70V~276V范围内,均能稳定工作。待机进入跳周期模式,输入功率低至30OmW。最大工作频率设在63kHz,连续模式有斜率补偿。该芯片内置过热保护、欠压保护、过压保护、过流保护电路,具有系统故障恢复重启电路。内部结构见右图。

  开机上电瞬间,芯片(8)脚得电,内部启动电流源开始对(1)脚外接电容进行充电,此时,内部开关Sl是打开的。当(1)脚电压达到11V以上时,高压电源脚充电功能停止,芯片激活功率转换器,自身供电也由开关变压器的辅助绕组来提供。如果(1)脚电压低于8.7V,芯片进入欠压保护状态,停止PWM信号输出。当芯片正式启动后,VCC在8.7V~20V之间,都不会影响电路的正常工作状态。

  TEA1530AT启动以后,从(6)脚输出驱动脉冲,通过R910、R938、D903加到开关管Q901栅极(G),使Q90l工作在开关状态。Q901导通后,电流流过开关变压器T901(4)一(6)初级线组,同时在(1)一(3)绕组两端产生感应电动势,经D901整流、C908滤波后,产生约11V的直流电压,为JC901提供工作所需电源,取代IC901内部的启动电路,使电源正常工作。与此同时,开关变压器副绕组也经过整流、滤波,产生所需的14V、5v电压。
