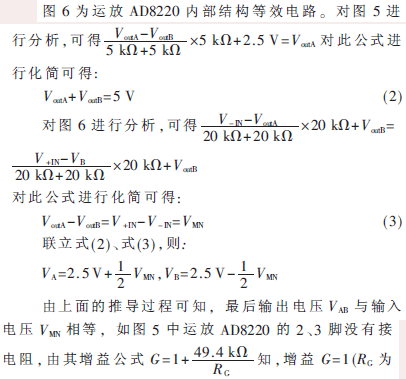

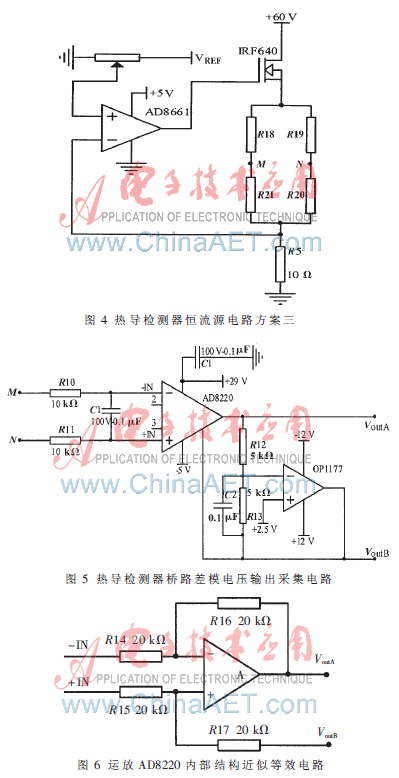

空载,RG阻值为无穷大),此运放的作用主要用来抑制M、N点高达20多伏的共模电压,AD转换器一般承受不了如此大的共模电压;而电路不放大的原因是:信号放大的同时,噪声也随之放大,信噪比并不能提高。电路如果不接OP1177,则VoutB直接接地,VoutA为输出信号接AD转换器,似乎也可以,但是输入信号VMN本身是?滋V级信号,而地信号也有μV级的噪声,会影响AD转换的结果,由于OP1177的PSRR(电源噪声抑制比)为130 dB,其输出端可以抑制电源和地的噪声,因此加上OP1177后,将使AD的共模电压信号转变为差模电压信号,避免了地线的噪声,可提高测量精度。
3 实验结果
从上面三种方案的分析中可以得出方案一为最佳方案,制作三种热导检测器板,安装在SC6000气相色谱仪中,用SC3000色谱工作站进行测量,测试条件为氢气纯度99.999%、氢气流量40 mL/min、热导检测器温度150℃、热导桥流180 mA,检测热导检测器的基线噪声,如图7所示,基线噪音为3 μV~4 μV,60 min漂移为7 μV,优于现有色谱仪热导检测器的指标。
本文对三套恒流源进行分析、比较、实验,表明方案一的基线噪声、温度漂移小,优于现有色谱仪热导检测器的指标,而且电桥检测电路承受的共模电压小,有利于保护检测电路。
