测试PCD到PICC的读写时间
另一个需要严格保证的时间是从读写器发出读卡信号后到标签返回信号的时间。过长或过短的时间都会被认作读写失败。使用传统仪器测量这些信号的难度很大。MDO4000可以将RF信号的AvsT的轨迹完整展示的屏幕中，用户只需用光标定位到相应位置，即可得到这一延迟时间。

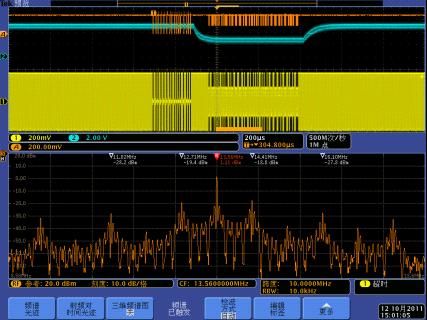

图五 13.56MHz RFID射频信号的时域波形、调制域波形与频谱显示
使用ASK调制方式的RFID系统是通过副载波传输数据信息的。在上图的频谱部分，我们可以清楚地看到射频信号的载波是13.56MHz，副载波信号为±800KHz左右。符合相关规定的要求。如果需要测量射频信号的射频参数，如信道功率、邻道功率比或占用带宽等，通过选择MDO4000的自动测量功能，可以在屏幕中直接显示这些测量结果。
如果设计人员希望了解RFID系统传输的数据情况，MDO4000同样可以提供强有力的支持。MDO4000可以提供RF信号的IQ数据。将这些数据导入泰克的RSAVu软件后，可以完成RFID数据的解码、射频指标计算等工作。如下图所示，使用RSAVu软件读取MDO4000提供的.TIQ数据，软件可以计算得出RF信号的幅度时域波形，计算得出EVM、调制深度、调制系数、频率偏差、码速率等参数。并可以将这些RF信号代表的数据解码显示出来。简化了设计人员的调试难度。
图六 RSAVu自动测试和解码功能
