3 网络通信和LCD显示的整体设计

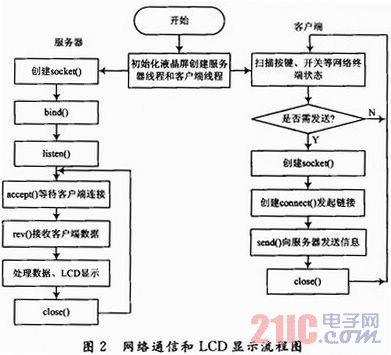

    在网络通信和LCD显示的整体设计上，从LCD显示数据的有效性和网络系统工作的实时性角度出发，本文拟采用TCP／IP协议设计服务器和客户端双线程工作模式，液晶显示用直接读写GPIO的驱动方法，显示数据由计算机处理好后发送给ARM11客户端来实现。程序设计的流程图如图2所示。软件首先通过系统调用iotcl(fd，1，xx)调用函数底层驱动的液晶屏初始化函数初始化结晶屏，然后使用pthread_create()创建服务器线程和客户端线程。当线程建立后ARM11网络终端同时进入两个线程：服务器线程将一直等待客户端发起连接，当客户端有数据要发送时只要发起连接就能保证和它连接上，接收到客户端数据后用于LCD显示或者其他处理，处理完成后再回到等待客户端连接；客户端线程则一直扫描终端状态，一旦有数据需要发送给服务器就马上发起连接发送数据，数据发送完成后继续扫描。

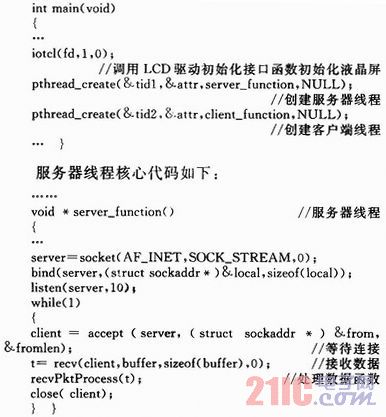

    主程序核心代码如下：


4 系统运行效果分析
    在系统中网络终端和计算机的服务器线程一直处于工作状态，这样就保证了任何一端随时能作为客户端发起链接并链接成功，换个角度任何一端也能够随时收到客户端发送过来的数据，这样就实现了想发就发，有数据就收，达到了实时网络通信的实时性要求。
    ARM11网络终端上，将液晶显示的图片数据交由计算机处理，大大减少ARM11的处理时间，使得响应按键、开关等的速度更为迅速。LCD显示上采用直接读写GPIO，LCD控制器的读写时序全部在底层驱动中完成，应用程序和内核的交互少，试验证明内核的执行速度在数量级上大于应用程序的执行速度，程序运行效率高。

5 结语
    ARM11嵌入式系统以其体积小、处理速度快、功能强的特点，能实现实时性要求较高的网络组网和网络通信，从而进一步开拓了嵌入式系统的应用前景。本文通过设计TCP／IP协议服务器客户端双线程工作模式和直接读写GPIO驱动LCD，并将显示图片由网络交给计算机处理，提高了实时网络通信的可靠性和实时性，充分利用了计算机和ARM11的资源。同时该设计可移植性强，可应用到其他网络终端的工作，对ARM11嵌入式系统的应用具有借鉴意义。
