2 电容的测量
    1．1小节中的电容计算公式可用于设计同轴电缆，在实际生产中内导体直径、绝缘外径的变化，会引起电容值的变化。只有通过测量，才能知道实际电容值。电容通常有两个电极，电极之间夹以绝缘层，而同轴电缆芯线只有一个内导体电极，外面是绝缘层，要测量芯线的电容，须在绝缘层外面再设置一个电极，这样就组成了一个圆柱体电容。
2．1 测量途径分析
2．1．1 金属箔作为外电极
    在绝缘层外面绕包一层铜箔或铝箔等金属箔，测量内导体和金属箔之间的电容。由于金属箔绕包的松紧、叠缝空隙等因素，会对测量结果造成较大影响。
2．1．2 水银作为电极
    在一个管状容器中放入导电的水银，将电缆芯线浸入水银中，测量内导体和水银电极之间的电容值。由于水银密度较大，芯线浸入其中，对绝缘层有一定的压力，容易使塑料等软性材料变形，改变原有的几何尺寸，而且该方法在测量中会产生水银蒸发，污染环境，不利于身体健康。
2．1．3 用普通清水作为电极
    将清水注入管状容器，电缆芯线浸入水中，测量内导体和水电极之间的电容值。该方法成本低，安全无污染。
2．2 芯线电容测量装置
2．2．1 测量装置结构

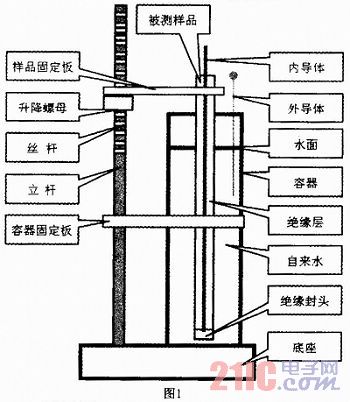

    按2．1．2及2．1．3小节提出的测量方法，均需要制作一个专门的电容测量装置。根据待测电缆直径、长度，考虑测量误差等因素，设计制作了一个测量装置(结构示意见图1)。

2．2．2 测量装置韵设计要求
    底盘有足够的面积和质量，以保持装置的稳定，立柱长时相应增加底盘面积；立柱长度根据样品长度设计；丝杆长度主要考虑样品浸入水中对准刻线时的调节范围，至少有30mm的可调范围；样品固定板随升降螺母转动而上下移动，静止时，其上下活动问隙尽可能小；为了减小环境中电磁场的干扰，要采取屏蔽措施。
2．2．3 测量原理
    将被测样品下端用绝缘物质封住端口，放入盛有自来水的容器，利用样品固定板将样品固定。由于水是导电液体，流动性好，能够均匀地包裹在绝缘层外面，在水中插入一根导线(裸铜线)，相当于在绝缘层外增加一个电极。将电容测试仪的测量夹，分别连接到内外两个导体，即可测量外导体和内导体之间的电容值。
2．2．4 电容测试仪的选择
    根据被测样品对电容测量结果示值误差的要求，选择电容测试仪的准确度等级。满足电容测试仪误差小于等于1／3样品测量结果的允许误差，例如，芯线电容测量结果允许误差±0．6pF，则电容测试仪的示值误差要小于等于±0．2pF。也可以选用LCR数字电桥测量电容。
2．2．5 长度测量仪器选择
    根据样品长度测量需要，选择1m或2m，分辨率1mm的钢直尺。为了测量方便，把钢直尺固定在一端装有挡板的木板上，挡板的垂直端面正好对准钢直尺起点端。测量时只要把电缆一端顶住挡板就可量取规定的长度，并标注刻线。
2．2．6 温度测量仪器的选择
    可选择玻璃温度计或数字式温度表，测量范围0～50℃，分辨率0．5℃。温度计插入容器中不影响样品插入的位置。
