P111G-M主机与P111G-K扩展单元之间的通讯
来源:本站整理  作者:佚名  2011-11-17 14:21:12



  1.PLLlG-K扩展单元有二种规格:

  ●P111G-K1有13路继电器输出( PKO-PK12)

  ●P111G-K2,有6路继电器输出【PKO-PK5),有12路开关量输入(PK6-PK17),1路12V电源供电。

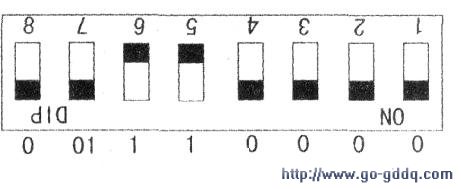

  在P111G-K扩展单元上有8位地址编码开关,通过设定该开关就可设定本机的地址码。要注意编码开关的使用方法,如图所示,将其倒过来看符合日常习惯。当某一位开关放到下边时该位值为“0”,当某一位开关放到上边时该位值为“1”,依此类推可确定出从000-255的所有编码位置。图8所示的位置二进制编码为“00110000'。十进制值为“048”,所以该扩展单元的地址为048。

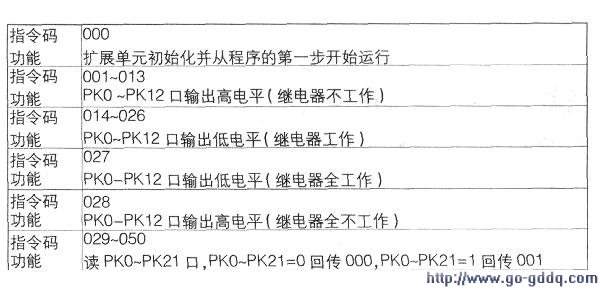

  扩展单元能识别主机发来的51种指令码,见下表。

  2.PlllG-M主机是通过程序来控制扩展单元的。

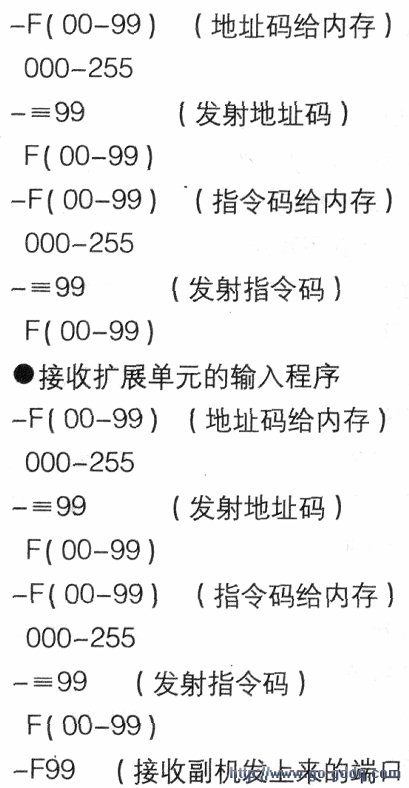

  ●控制扩展单元的输出程序

  值,如收到的是“000”则该端口为低电平,-99  (如收到的是“001”则该端口为高电平)注:主机控制扩展单元时,波特率必须为62500Hz( N=99)。
