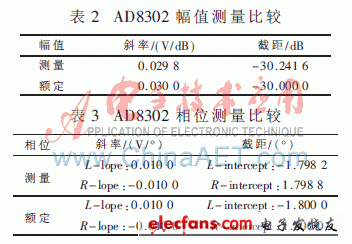

分析结果(f=50 kHz)如表2、表3所示，通过对比AD8302的额定斜率和截距可知设计电路的性能与额定值比较接近。

　　

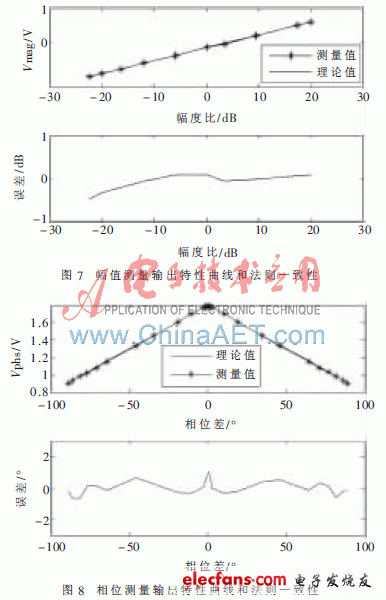

　　幅值、相位测量输出和法则一致性分别如图7和图8所示。从输出特性曲线上看，测量值与理论值基本吻合;由法则一致性分析得到，在±20 dB范围内，幅值测量精度在±0.5 dB以内，在±90°范围内，相位测量精度为小于±0.9°。

　　

　　本文利用AD8302单片集成特性设计的幅相测量电路结构简单、易于实现、有利于便携式生物仪器的使用。同时本文设计的幅相测量电路克服了神经肌肉疾病评估系统中鉴相、鉴幅的难题，在一定的测量范围内，幅相测量精度分别在±0.5 dB和±0.9°以内，为整个系统的精确性测量打下了良好的基础。
