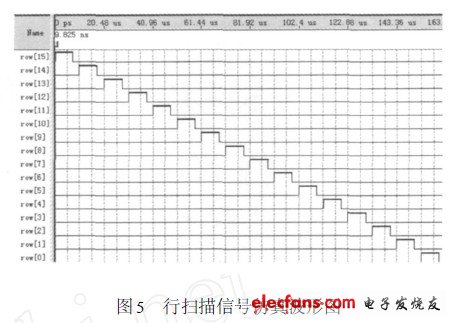

设计的主要原理是在逐行扫描信号的驱动下,在每次行扫描信号来临时, 送出8 位的列数据, 电机每旋转2°的时间内, FPGA 一直扫描同一幅切面图像数据, 然后每旋转两度后就刷新扫描另一幅切面图像数据, 值得注意的是, 每一行扫描信号后面要加一个消隐信号, 即再显示下一行数据时要把前一行L ED 灯关掉, 否则会产生串扰, 图5 所示即为加消隐信号后的16 个行扫描信号。

　　3　分析与讨论

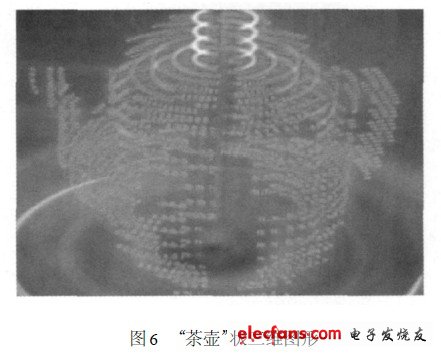

　　本文根据人眼所具有的视觉暂留特性及L ED高速发光特性实现了一套基于旋转24×16 二维LED 屏, 具有69120个体像素, 空间尺寸为Φ9414mm ×6618 mm 的体三维显示系统。从对此系统中的三维数据获取、数据的无线传输、电机旋转角度值的获取以及L ED 屏的寻址驱动电路等模块的分析和讨论来看, 本系统具有可行性高、技术实现容易、系统简单和便于控制等特点。图6 所示为根据本系统显示的“茶壶”, 从图中可以看出显示的三维效果。

　　当然, 从图中也可以看出本系统的LED 阵列尺寸还比较小,LED 灯排列还不够密, 其横向和纵向间距为412 mm。此外, 本系统也存在数据传输速度限制、不能实时显示以及亮度均匀性控制等问题, 但这同时也为以后实现更高质量的三维显示提供了努力的方向。体三维显示也将在包括科学可视化、虚拟现实、数字娱乐、空中交通控制、核磁共振成像、三维流体分析在内的很多领域有着广泛的应用前景。
