对于采用方案2的设计者，一个成本更优的方案是采用意法半导体公司新推出的STM6519芯片，该芯片是单键延时复位芯片，复位延迟时间通过型号选择，只有一个/RST复位输出信号，采用UDFN6或UDFN4 1.0x1.45mm封装，如图8所示。

　　

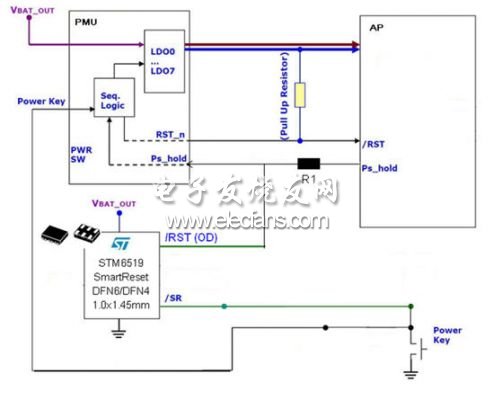

　　图8. 采用STM6519的单键开/关机和复位的智能方案

　　采用意法半导体STM6513或STM6519智能复位产品，都可以实现以下单键开/关机和系统复位过程：

　　在关机状态，短按键，上电开机;在开机工作状态，在AP系统软件没有卡机的前提下，短按键，AP对应在显示屏上显示“返回?关机?”供用户选择——如果确认返回，则返回;如果确认关机，则AP将PS_HOLD拉低，PMU进入下电过程，最后关机。在AP系统软件卡机的情况下，长按键(可选，例如8秒钟)，系统进行硬件复位，重启开机。

　　4　小结

　　意法半导体公司STM65xx智能复位芯片系列使产品设计人员能够去除传统复位键以及机身上隐藏复位键的检修孔，不仅节省了成本，降低了设计风险，并且提升了用户使用满意度。
