离线电源输入滤波电容的选择
来源:本站整理  作者:佚名  2011-11-22 07:54:49

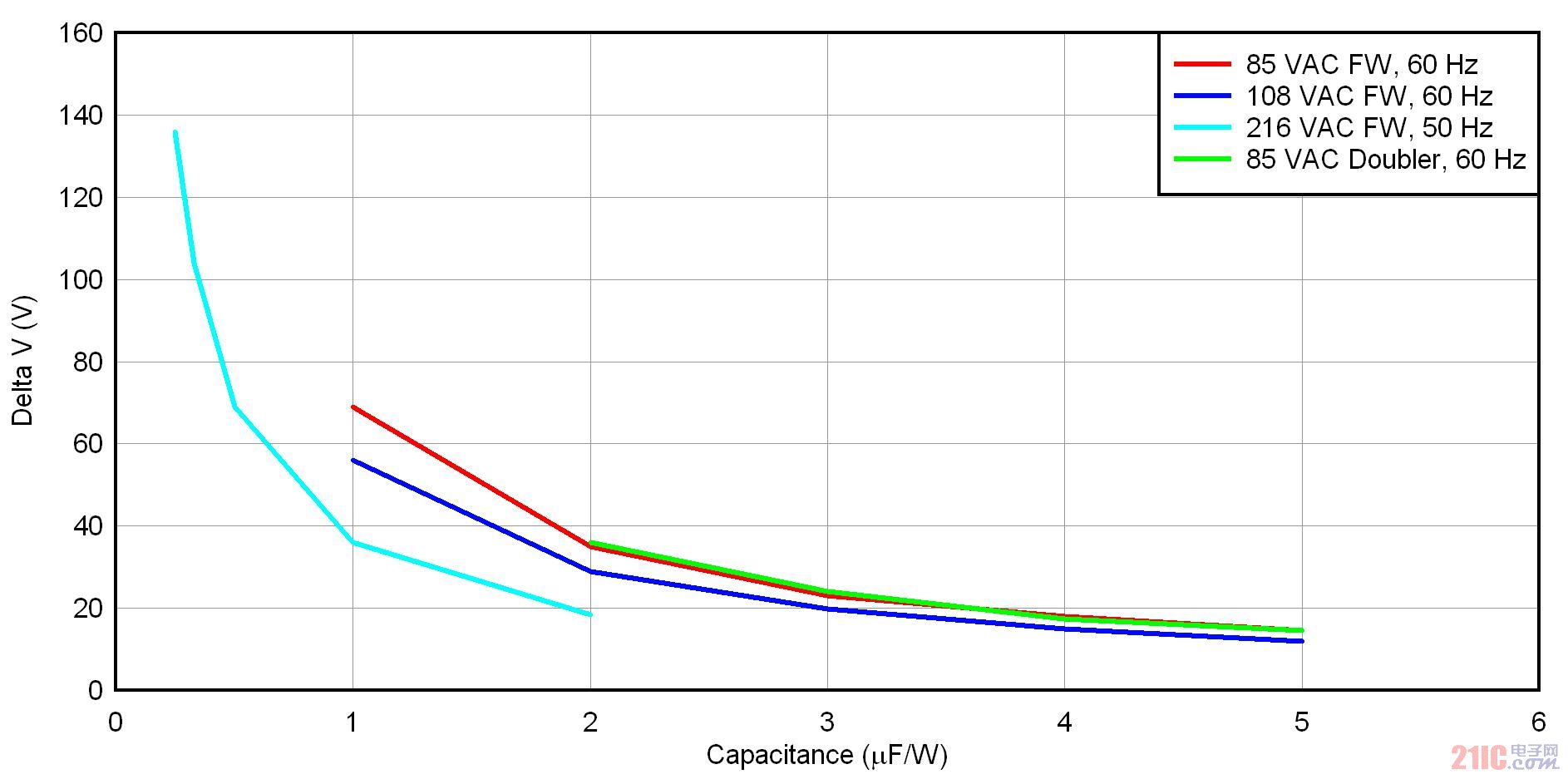

图 3 显示了四种整流器/输入电压方法的 uF/W 标准化压降。共有三种全波桥接方法,适用于低线压美国(108 VAC/60 Hz)、低线压日本(85 VAC/50 Hz)和低线压欧洲(216 VAC/50 Hz)。另外,还有一个低线压日本的倍压器。就全波桥而言,标准化过程只需将电容除以功率。在倍压器中,标准化方法是将两个串联电容之一的电容除以功率。要想使用该曲线图,请首先确定您的整流器配置结构,并选择一个可以接受的压降。之后,您只需读取输入电容的 uF/W 便可。最后,通过乘以您的功率,便可去标准化。

图 3 大电容可减小输入线压范围并提高效率

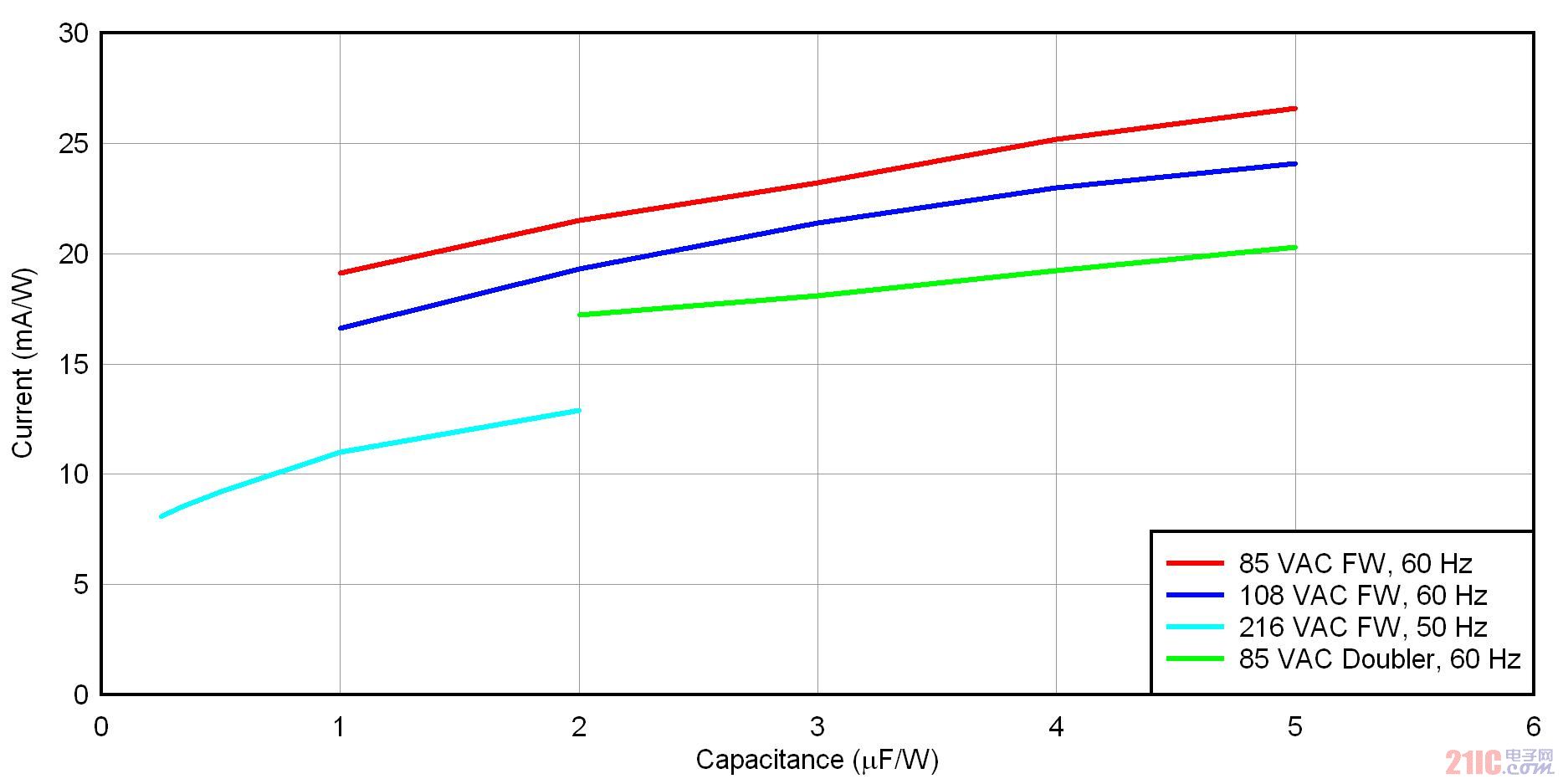

之后,您便可以利用图 4 来计算电容的纹波电流额定值。图 4 显示了标准化纹波电流与标准化输入电容的对比关系。有趣的是,纹波电流并非与电容密切相关。这是因为在放电期间,电流由一个来自负载的接近于恒定的电流所决定。只有在充电周期,电流才会极为不同。电容 (uF/W) 减小时,渐进纹波电流增加,这时便出现上述情况。更大电容、更小传导角时,峰值电流更高。请注意,该曲线图仅包括线频率纹波电流,并未包括高频电源纹波电流效应。


图 4 增加 uF/W 不会明显增加输入电容纹波电流

总之,设计人员在选择输入电容和整流器配置结构时进行一些折中处理非常重要。如果选择宽范围应用的全波桥接,则电源可能需要在 4:1 输入范围工作运行。如果设计人员选择在设计中使用一个倍压器来减小这一范围,则存在用户误操作导致出现过电压的隐患。根据本文提供的曲线图来选择正确的输入电容,可以在一定程度上限制工作电压范围。下次,我们将讨论一种价格低廉的电源保护锁闭电路,敬请期待。
