低功耗待机电源解决方案

　　作为一家领先的电源管理集成电路制造商，BCD半导体制造有限公司(简称BCD SEMI)长期致力于高效、低待机功耗绿色电源解决方案的开发、研究。

　　早在2004年BCD Semi公司就率先推出了一颗与工业标准PWM控制器384x完全兼容并具有间歇式低待机功能的“绿色电源”控制器AP384xG。AP384xG与标准PWM控制器384x相比最明显的差别在于其内部增加了一个可控电流源，通过电流源充电提高PIN CS的比较电平来实现轻载情况下的间歇式工作模式以降低待机功耗。同时，AP384xG还特别设计了低启动电流电路，使启动电流从典型的200uA降低至40uA，大大的降低了启动电阻上的损耗。

　　由于设计上的特别考量，AP384xG具备了与标准PWM控制器384x完全兼容的特性，提供所谓“Plug-and-Play”的“绿色电源”解决方案。使用者在不需要修改其原有设计的情况下，用AP384xG去替换384x同时调整极少数的电阻、电容参数，就可以大幅度地提高电源转换效率(55% 65%)并减低待机功耗(3.25W 0.5W)，顺利通过“能源之星”的节能认证。由于其显著的节能效果和兼容性，AP384xG在DVD电源、CRT/LCD显示器电源、电动自行车充电电源等等领域已经得到了广泛的应用，迄今已销售超过5千万片，已为社会累计节约电能近1.3亿千瓦时。

　　作为全球领先的手机充电器方案提供商，BCD Semi公司于2009年6月推出了可以满足最严格五星级标准的超低待机功耗充电器方案，AP376x系列，其30mW以下的空载功耗可以使制造商轻松满足包括能源之星EPS v2.0在内的全球所有的充电器/适配器能效及空载规范。

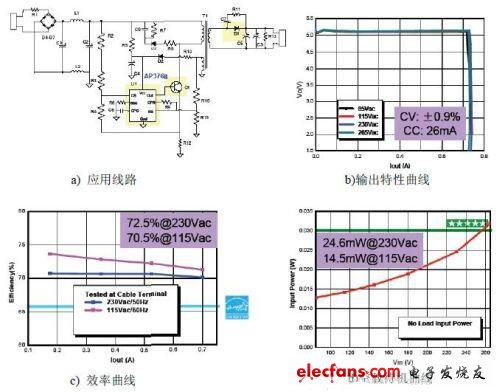

　　AP3768是BCD Semi公司生产的第二代原边控制器代表产品，其设计上除了延续第一代产品的成功架构，省去昂贵但可靠性低的外围元件，实现高精度的输出电压/电流控制，保证系统量产条件下±5%的输出电压/电流容差范围。AP3768集成了更为精确的可调电缆补偿功能，允许客户通过一颗外接电阻值的调整实现任意电压值的补偿，以满足不同线径、长度输出电缆的应用。其专利的“Sub-μA Startup”技术和低工作电流是实现30mW超低待机功耗的技术保证。图2给出了AP3768的典型应用线路和主要特性曲线。

　　根据NOKIA公司的估计，如果全球30亿只的手机充电器都能采用上述满足五星级标准的技术，实现30mW以下的待机功耗，每年可为社会节约电能近1.2万亿瓦时。
