专用芯片ATT7022C的电参数测量模块设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-11-22 07:56:08

4 软件设计
模块的软件设计首先是对各部分的通信接口进行初始化，然后对芯片进行校正，接着把实验校正的值写入ATT7022C的各个寄存器。最后，在主函数的循环语句中渎取芯片各个寄存器的数据进行显示、存储、向上位机传输。

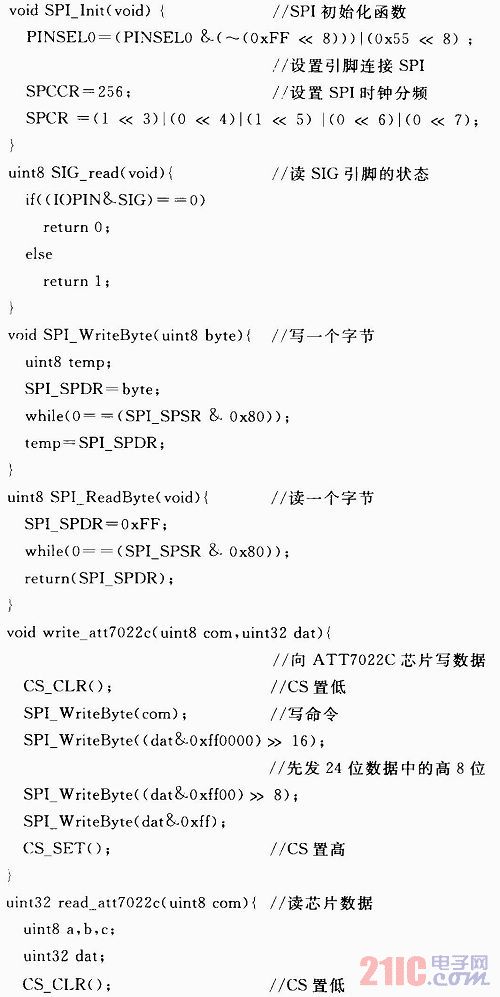

4．1 ATT7022C与LPC2138的SPI接口函数

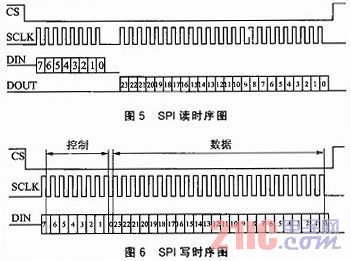

图5、图6分别为ATT7022C芯片的SPI接口读、写时序图。图中，CS为芯片的片选信号线；SCLK为时钟信号线；DIN为串行数据输入线，用于把用户的数据、命令、地址传输到ATT7022C芯片，它与ARM处理器的SPI总线的MOSI连接通信；DOUT为串行数据输出线，用于从ATT7022C芯片读取数据，它与ARM处理器的SPI总线的MISO连接通信。从图5中可以看出，当向ATT7022C芯片写一个字节数据时，SCLK高电平时在DIN引脚准备好数据，一个时钟下降沿，就把一位数据写入芯片中。当从ATT7022C读取一个字节数据时，一个时钟上升沿，芯片会把一位数据传输到DOUT引脚，ARM读取该引脚得到一位数据。使用ARM的SPI总线，数据在SCLK高电平时有效，所以在设置SPI控制寄存器时CPOL位应置0。SPI传输的第一位数据在第二个时钟沿被采样，CPHA位应置1。ARM与ATT7022C芯片进行数据通信时，需要先向ATT7022C芯片写入8位的命令字，然后才能通过SPI接口读出或写入24位数据。数据传输时高位在先，LSBF位应置0。在数据传输的过程中CS要保持在低电平的状态，传输完成后应把CS拉高。同时设置SPI总线为主模式、禁止SPl的中断。
