若事件系统与DMA控制器配合使用，就可按如下方式完成模数和数模转换：任何I/O引脚上的状态变化或任何定时器/计数器出现溢出，就会触发ADC转换，无需任何CPU开销。ADC转换结果通过一个DMA通道传送到SRAM。同时，第二个定时器/计数器会触发一个高速DAC转换，并用第二个DMA通道传输相应的数据。事件系统会让模拟比较器触发输入捕捉，以100%精度记录时间戳，触发自动捕获，记录通信交易的起始时间戳，或在第二个ADC上扫描ADC转换。4个事件通道仍是可使用的，它们可用于PWM输出的故障保护，控制一个高压驱动级、定时器/计数器的级联，以及两个通信通道，所有动作均在同时进行，而CPU则处于睡眠状态。

　　图3，XMEGA的事件处理：若事件系统与DMA控制器配合使用，就可按如下方式完成模数和数模转换：任何I/O引脚上的状态变化或任何定时器/计数器出现溢出，就会触发ADC转换，无需任何CPU开销。ADC转换结果通过一个DMA通道传送到SRAM。

　　

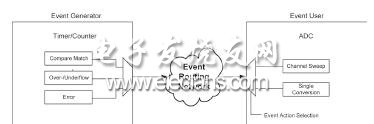

　　图3，XMEGA的事件处理

　　在微控制器中增加事件系统和DMA对功耗有很大改善。在某些应用中，这样做可使MCU在大多数时间都处于睡眠模式，功率消耗仅80 uA/MHz，而所有的外设却仍继续工作。对一个有8个同时事件和4个350 Kbps数据传输的应用而言，一个带有事件系统和DMA的8/16位MCU，每秒将有3160万个周期处于睡眠模式，而总电流消耗仅4mA。任何不带事件系统和DMA的8/16位MCU则会消耗52 至 60 mA的电流。而一个32位MCU则会消耗34.8 mA的电流，几乎是带有事件系统和DMA处理器的10倍功耗。

　　有/无事件系统和DMA之MCU的处理周期和功耗比较见表3。

　　表1，有/无事件系统之MCU的处理周期和响应时间比较

　　

　　表2，有/无DMA的MCU传输350 KBps数据时的典型MIPS和功耗

　　

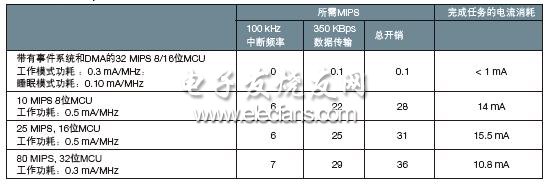

　　表3，传输350Kbps 数据的中断、MIPS和功耗比较

　　
