天线接收的射频信号RF进入高频头，经高放和混频获中频信号IF．再经V104预中放后送声表面波2103与2102进行中频滤波．再由TV板Nl01(M52760E)处理获得全电视信号VIDEO．并解调出音频信号。

　　从N101(M52760E)输出的TV视频VIDEO与AV1、AV2/S的视频信号均送往视频解码器N601(TVP5147PFP)，进行视频选择、箝位、A/D变换、梳状滤波和彩色解码。之后一路作为AVOUT的视频输出，另一路输出8bit的CCIR656格式信号和CLK信号．送至CPU板主芯片N101(MST6151DA)；另外，YPbPr、VCA及HDMI通道的信号也送到N101(MST6151DA)。主芯片N101(MST6151DA)是一片多功能大规模专用集成电路，它能实现HDMI接口处理、A/D和D/A变换、隔行／逐行处理、模式变换、低压差分输出处理等诸多功能．并能送出4对差分信号和1对时钟信号供液晶屏显示。

　　从HDMI插口输入到Nl01(MST6151DA)的信号包含有音频信号，经Nl01(MST6151DA)处理后，再送到NA01(.CS4340)进行D/A转换．输出HDMI的音频信号UR。

　　从Nl01(M52760E)输出的TV音频信号送到音频处理器N301(R2S15900SP)。

　　从NA01(CS4340)输出的HDMI音频信号UR与YPbPr、VGA/DVI的音频信号L/R经音频切换开关NA02(HEF4052)选择后也送到音频处理器N301(R2S15900SP)。

　　从AVI/AV2/S输入的音频信号也分别送入N301(R2S15900SP)。选择切换和音质处理后，一路作为AVOUT的音频输出，另一路送到D类数字音频功放电路N401(TPA3008D2)，经放大的音频信号推动扬声器或耳机发音。

　　整机T作由CPUN801(MTV412)束控制，它通过I2C总线与高频头．、N601(TVP5147PFP)及N301(R2S15900SP)等连接；通过并行BUS总线与Nl01(MST6151DA)连接并控制上述集成电路的工作。．

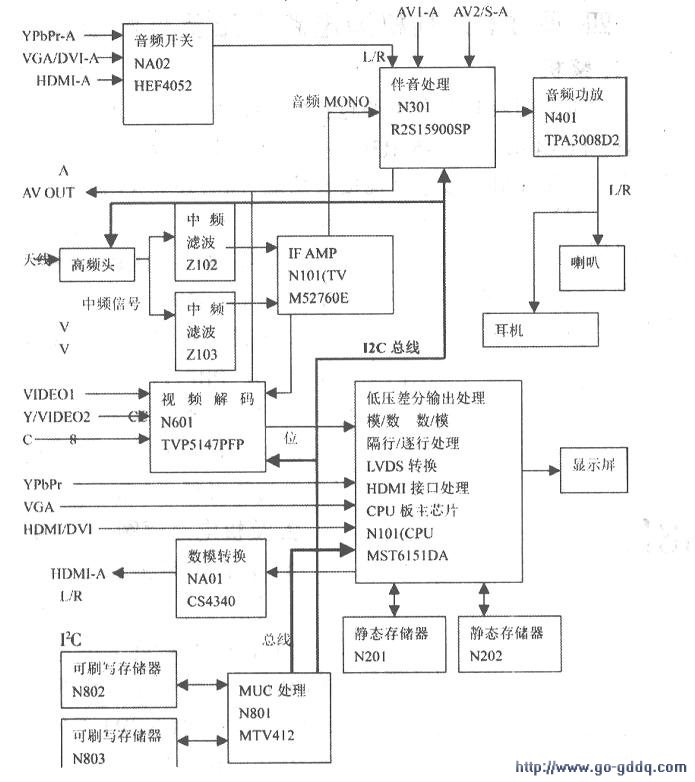

    整机电路方框图：
