C区域损耗改善

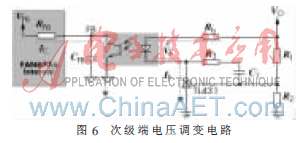

    FAN6756的回授电压脚(FB)通过TL431与光耦合器获得次级端的输出电压信息，以此信号决定闸极的责任周期。如图6所示，流经光耦合二极管的顺向偏压电流(IF)经过电流转换比(CTR)后将能够控制初级端的回授电流(IC)。

    在无负载条件下反馈电流(IC)将呈现最大值，因为此情况下会有最高的输出电压，进而在次级端引起最大的顺向偏置电流，如果想减少反馈环路(C区)的无载功率损耗，势必需从PWM IC本身来消减此功耗。

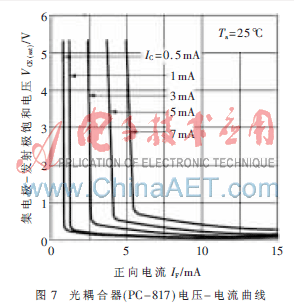

    图7所示为光耦合器(PC-817)的电压-电流曲线，如果可以把反馈电流(IC)降至0.5 mA或更低，则光耦合器(PC-817)被迫工作在非线性区域，甚至进入“死区”。依上述原理,FAN6756 在无载情况下通过飞兆半导体的专利技术降低反馈电流(IC)的大小使光耦合器几乎工作于非线性区，进而降低反馈环路的功耗。

    无载情况下，FAN6756 切换其内部的回授阻抗(ZFB)，欲缩小反馈电流(IC)势必要将回授阻抗(ZFB)切换到大阻抗值，使光耦合器(PC-817)进入到非线性区，此方法亦可迟缓电压反馈响应，进而增加门极脉冲时间(tBurst)；间接降低B区域的功率晶体管功耗，式(5)为光耦合器于次级端的功耗表示式。
    PPC_Loss=IF×VF(5)

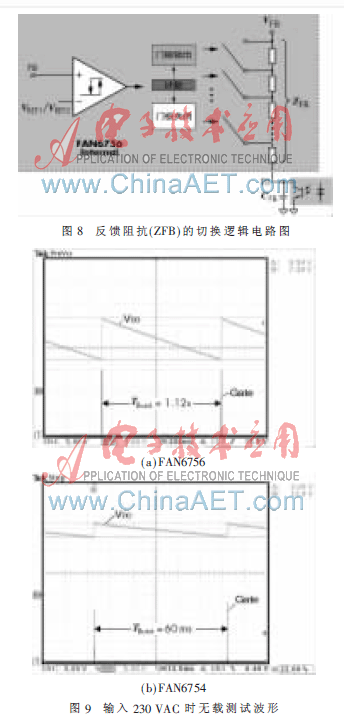

    从图8所示的逻辑电路图中可得知如何去切换反馈阻抗(ZFB)。无载条件下，回授电压值将与内部的VREF1和VREF2作比较。若反馈电压小于VREF1，逻辑电路将会关闭门极并将反馈阻抗(ZFB)切换至高阻抗值；反之当反馈电压大于VREF2时，逻辑电路将反馈阻抗(ZFB)切回低阻抗值并使门极继续输出，以使光耦合器在门极输出时工作于正常运行区域。

FAN6756与FAN6754无载损耗计算实例
    将飞兆半导体不同时期的两款PWM IC—FAN6756 和FAN6754置于相同的测试板上(其额定输出电压/电流规格为19 V/3.42 A)，测试波形如图9所示。测量无载时和230 V电压输入无线时的相关参数值，根据这些实测参数计算无载损耗，未引入飞兆半导体创新节电技术的FAN6754所测得的无载损耗为73 mW。而应用了节能技术的FAN6756相同条件下无线损耗仅为30 mW，较之FAN6754有明显改善。
