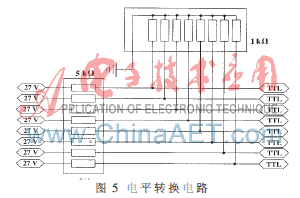

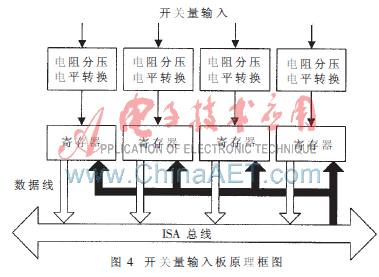

3.5 开关量输出板

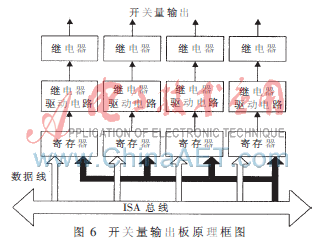

    开关量输出板（原理框图如图6）用于向接口组件和信号调理板发送“27 V/OPEN”开关量。继电器驱动电路主要完成73路单刀单掷继电器的驱动,此部分电路采用达林顿管来实现TTL电平到“27 V/OPEN”的转换。
3.6 电源模块
    电源模块将输入的220 V/50 Hz交流电源通过线性稳压电路变换为多路直流电源，以供接口组件和检测设备使用。
4 软件设计

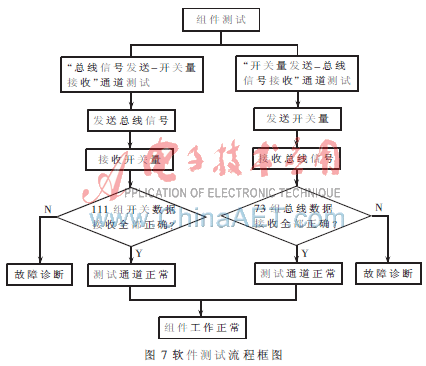

　    检测仪的软件设计是在Windows XP操作系统和VC6.0编程开发环境支持下完成的[5]，软件测试流程如图7所示。

    接口组件测试分为两个通道分别进行，“总线信号发送-开关量接收”通道测试和“开关量发送-总线信号接收”通道测试。“总线信号发送-开关量接收”通道测试原理是通过测试软件控制ARINC429总线信号收发板发送ARINC429总线信号，经过接口组件的功能变换，ARINC429总线信号转换为开关量，同时，测试软件控制开关量输入板和信号调理板接收开关量数据，将开关量转换为数字信号并送入工控计算机进行故障诊断分析。同理，“开关量发送-总线信号接收”通道测试原理是通过测试软件控制开关量输出板和信号调理板发送开关量数据，经过接口组件的功能变换，开关量转换为ARINC429总线信号，同时，测试软件控制ARINC429总线信号收发板接收总线信号，并送入工控计算机进行故障诊断分析。
　　该接口组件的功能是实现总线信号与开关量的相互转换，且存在一一对应关系，因此，测试过程中采用穷举测试法[6]进行故障定位。穷举测试法是指在被测电路的输入端输入所有可能的测试码，观察电路输出是否与标准值一致。以“开关量发送-总线信号接收”通道测试为例,可将此通道分为73路独立的测试单元进行穷举测试,若计算机接收的73组总线数据与标准值进行比对均正确，则该测试通道正常；否则，故障可定位到相应的测试单元。如果两个通道均测试正常，则该接口组件工作正常。
    实际应用表明：该检测仪设计合理，工作稳定可靠，操作维护方便，所有测试内容均自动完成，无需人工参与，可完成原引进测试仪的所有功能，且故障可定位到独立测试单元，故障定位准确，有效地提高了检测和诊断效率。
参考文献
[1] 周明光, 马海潮.计算机测试系统原理与应用[M].北京:电子工业出版社, 2005.
[2] 党广利, 冯金富,闫威.某型机载武器控制系统自动测试仪的研制[J].计算机测量与控制,2003,11(5):362-364.
[3] 董勤鹏, 熊华钢. 基于某航空电子设备的自动测试系统设计与实现[J]. 现代电子技术,2008,21(284):146-149.
[4] 李榕, 刘卫国, 刘晓剑. 航空用ARINC429总线收发系统设计与实现[J]. 计算机测量与控制,2005,13(9):970-972.
[5] 郑慧, 范忠诚.零基础学Visual C++[M].北京:机械工业出版社, 2008.
[6] 柳爱利, 周绍磊. 自动测试技术[M]. 北京: 电子工业出版社, 2007.
