其整机电控原理图如上图所示。

　　它主要由电源、单片机、信号输入电路和继电器驱动电路等组成，简介如下。

　　1．电源电路
　　
　　稳压集成电路ICl(7812)向IC4、IC5(2003)、继电器线圈和蜂鸣器电路供电，稳压集成电路IC2(7805)向IC3、IC6和IC7等电路供电。VR201为压敏电阻，起过压保护作用。

　　2．芯片引脚功能（见右图）
　　
　　RESET为复位输入（低电平有效），只要开机时加在此端的低电平保持0.2秒的时间，就能使CPU复位（正常工作时此端电压恢复高电平）。

　　EXTAL和XTAL为时钟输入端。B4～B7为输出端口，用于驱动步进电机：

　　ANO—AN3为A/D输人口，接收温度信号。AO-A5为输出端口，A6为检测输出端。BO~B3为LED显示输出端，用于驱动继电器。VRL为模拟参考电压VL端，本电路接地。VRH为模拟参考电压VH端，用来接收遥控信号。

　　3．晶体振荡电路
　　
　　455kHz晶振、电容C103、C104和IC3的(5)、(6)脚组成晶体振荡电路，为单片机工作提供稳定的基准时钟。

　　4．红外遥控输入电路JC7（CX20106A）(1)脚为输入端，接收遥控器发出来的编码信号。(2)脚外接的R301、C301为反馈网络。(3)脚外接的C302为检波电容。(5)脚为幅频曲线调整端。(6)脚外接的C304为积分电容。遥控信号经IC7前置放大、限幅放大、带通滤波器、检波和比较、积分、波形整形后，由(5)脚输出至CPU的(18)脚。

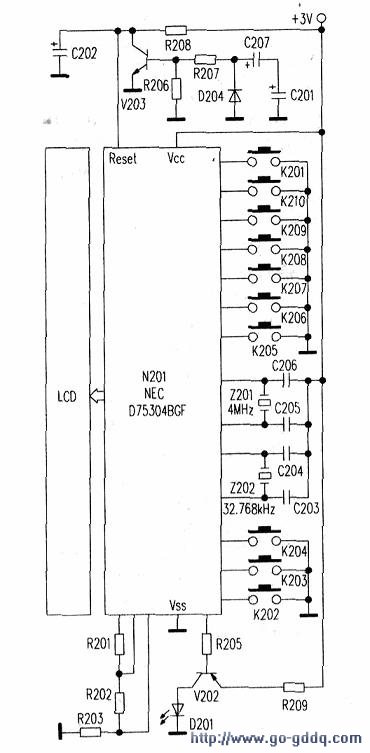

　　5．遥控发射电路（见下图）
　　
　　其晶振2201和2202为芯片N201提供主时钟频率和子时钟频率。复位开关管V203截止时，芯片N201完成复位。按各键时CPU便输出发射指令，使V202驱动红外发射管V201。LCD为液晶显示器。
