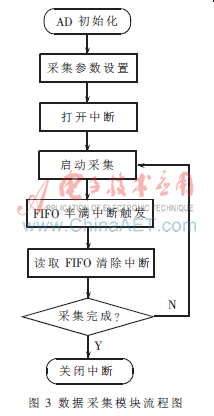

在启动数据采集之前,可以先对采样点数、采样频率以及单/双通道采集等进行设置。在采集过程中,当A/D转换器完成一个周期的转换后,会给FPGA发出一个中断,FPGA对FIFO发出写信号并将转换完成后的数据写入FIFO。当FIFO达到半满时,其半满标志位会发出中断信号,FPGA接收到该信号后,控制OMAP对FIFO执行读操作。非触发采集方式和触发采集方式不同之处是:在非触发采集方式下,A/D的启动、停止信号由OMAP提供,当需要转换时,OMAP发出启动转换信号,启动AD转换,停止亦然;在触发采集方式下,采集启动、停止信号由键相信号来提供。
以OMAPL138为处理器平台的便携式设备状态监测与诊断仪,满足了手持仪器低功耗高性能的要求。ARM核与DSP核的协同工作,既满足了高速数字信号处理的要求,完成复杂的故障诊断算法,又具备强大的外设管理及控制能力,同时Window CE还为用户提供了丰富友好的操作界面,以满足用户的需求。
参考文献
[1] Texas Instrument. OMAP-L138 TechnICal Reference Manual [EB/OL]. 2009.
[2] 任雷,林岩,张干沫阳. 基于CPLD的OMAP-L137与 ADS1178数据通信设计[J]. 单片机与嵌入式系统应用,2009,8:26-28.
[3] 武昱. 嵌入式数据采集系统的研究与开发[D]. 北京:北京化工大学,2008.
