2 模拟正交调制器
    (1)TRF3701工作原理。
    TRF3701芯片内部有个模拟组合器，可以实现输出RF信号的实数和虚数分量相加。内部调制器由双平衡混频器实现，内部本振使用单端LO输入，减少外部巴伦的消耗。该芯片利用双平衡混频器结构实现直接I、Q调制，I、Q信号可以是单端输入，也可以是差分输入。4个输入端(IVIN，IREF，QVIN，QREF)需要外加一个直流信号，典型值3．7 V。输入信号经过一对差分放大器和一个电压／电流转换器进入双平衡混频器，交流耦合的本振输人信号通过一个相位转换提供同相和正交分量。混频器的输出信号相加转化为单端信号，经过放大在射频端输出。
    (2)测试结果。

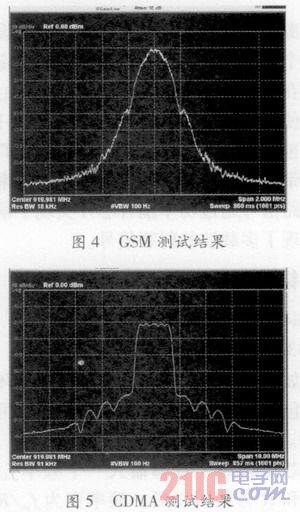

    在本振频率fo=920 MHz下，两种不同的基带信号加在TRF3701芯片上的测试结果。GSM信号，如图4所示；CDMA信号，如图5所示。

3 功率合成器
    功率源对输出功率的要求较高，在毫米波段，必须使用功率合成技术获得比单路功率放大更高的功率。
    功率合成器在理想情况下，输出功率应该是作为输入的多路功率放大器的功率相加。但是功率合成器都有损耗，多路信号的幅度、相位可能不同，导致它的输出功率达不到理想值。为达到较为理想的效果，功率合成器的多路输入信号幅度和相位一致性必须很好，而且要求损耗小、有足够大的隔离度，使得多路输入信号互不影响。

4 原理图与PCB版图

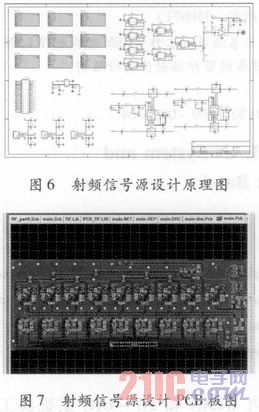

    整个多载波射频信号源的设计原理图、PCB板图以及实物图分别如图6～图8所示。

5 结束语
    文中通过下载接口对9个通道的射频信号设置不同的本振频率，实现不同载渡的调制，最后通过功率合成到一路信号，实现多载波射频信号。
