大气机高度输出接口电路的设计
来源:本站整理  作者:佚名  2011-12-25 08:17:26

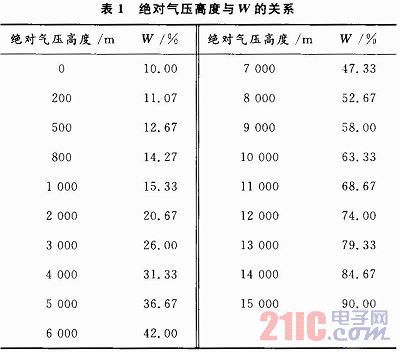

    与一般电位器不同,可调电位器本身的阻值分布依据气压与高度之间的函数关系制成,它将气压与高度之间复杂的函数关系,转变为线性关系。因此也称其为函数电位器。绝对气压高度与W之间的关系曲线如表1所示。



    从表1可以看出,W和绝对气压高度之间近似为线性关系,当绝对气压高度大于1 000 m时线性较好。表1数据可用下面一次函数近似表示:
    H=187.5(W-10)          (3)
    式中H为绝对高度,单位为m。

3 接口板设计
3.1 硬件构成与原理

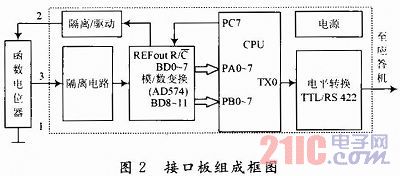

    根据大气机输出信号形式和航管应答机输入信号要求,设计了高度接口板,其原理框图如图2所示。该接口板主要由单片机、A/D变换电路、隔离/驱动电路、隔离电路、TTL/RS 422转换电路及电源电路等组成。



    由AD574产生的基准电压,经隔离/驱动电路加到大气机高度函数电位器的2端,函数电位器3端输出和大气机气压高度成正比的电压信号。此电压经隔离器加到A/D变换器上,A/D变换器将此电压变换为与之对应的数字信号,经单片机变换成用串行格雷码表示的高度数值,最后由TTL/RS 422变换电路变换为符合RS 422接口规范的信号,送至航管应答机。
