3 低通滤波器的改进和仿真

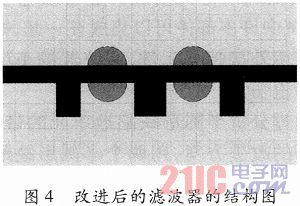

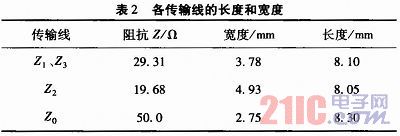

    文中设计思路是用DGS单元替代传统低通滤波器的电感，利用DGS单元的带阻特性能抑制高次谐波，拓宽滤波器的阻带宽度。同时，可以减少传统设计方法的单位单元，有效减小滤波器的尺寸。改进的滤波器结构如图4所示。利用HFSS10的仿真优化功能，可以确定各传输线和DGS单元的尺寸如表2所示。其中缺陷地单元的槽宽W为0．3mm，半圆半径R为3．27mm。

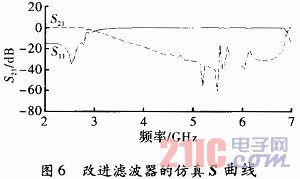

    使用HFSS10对改进前后的滤波器进行仿真计算，改进前后滤波器的S参数如图5和图6所示，对比图5和图6可以发现，改进后滤波器与传统方法设计的滤波器在性能方面没有明显差异，验证了滤波器改进方法的可行性。

4 结束语
    文中按照传统方法设计了一个截止频率为3 GHz的低通滤波器，利用DGS的带阻特性，有效滤除了高次谐波，对传统低通滤波器的设计进行了改进，在保证滤波器性能的前提下减小了滤波器的尺寸。对比前后的尺寸可以看出，由7．9cm减小到4．56cm，尺寸减小了40％。
