最大额定电压和滤波电容值

　　滤波电容的大小决定了应该选用多大尺寸的NTC。对于某个尺寸的NTC热敏电阻来说，允许接入的滤波电容的大小是有严格要求的，这个值也与最大额定电压有关。在电源应用中，开机浪涌是因为电容充电产生的，因此通常用给定电压值下的允许接入的电容量来评估NTC热敏电阻承受浪涌电流的能力。对于某一个具体的NTC热敏电阻来说，所能承受的最大能量已经确定了，根据一阶电路中电阻的能量消耗公式E=1/2×CV2可以看出，其允许的接入的电容值与额定电压的平方成反比。简单来说，就是输入电压越大，允许接入的最大电容值就越小，反之亦然。

　　NTC热敏电阻产品的规范一般定义了在220Vac下允许接入的最大电容值。假设某应用条件最大额定电压是420Vac，滤波电容值为200μF，根据上述能量公式可以折算出在220Vac下的等效电容值应为200×4202/2202=729μF，这样在选型时就必须选择220Vac下允许接入电容值大于729μF的型号。

　　产品允许的最大启动电流值和长期加载在NTC热敏电阻上的工作电流

　　电子产品允许的最大启动电流值决定了NTC热敏电阻的阻值。假设电源额定输入为220Vac，内阻为1Ω，允许的最大启动电流为60A，那么选取的NTC在初始状态下的最小阻值为Rmin=(220×1.414/60)-1=4.2(Ω)。至此，满足条件的NTC热敏电阻一般会有一个或多个，此时再按下面的方法进行选择。

　　产品正常工作时，长期加载在NTC热敏电阻上的电流应不大于规格书规定的电流。根据这个原则可以从阻值大于4.2Ω的多个电阻中挑选出一个适合的阻值。当然这指的是在常温情况下。如果工作的环境温度不是常温，就需要按下文提到的原则来进行NTC热敏电阻的降额设计。

　　NTC热敏电阻的工作环境

　　由于NTC热敏电阻受环境温度影响较大，一般在产品规格书中只给出常温下(25℃)的阻值，若产品应用条件不是在常温下，或因产品本身设计或结构的原因，导致NTC热敏电阻周围环境温度不是常温的时候，必须先计算出NTC在初始状态下的阻值才能进行以上步骤的选择。

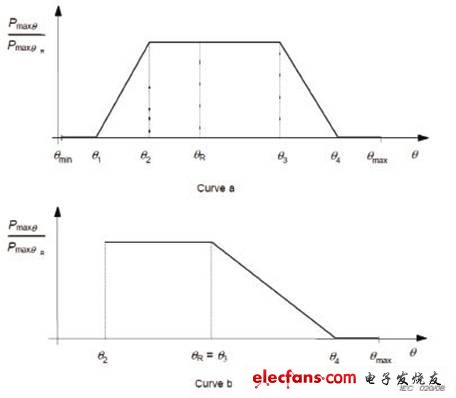

　　当环境温度过高或过低时，必须根据厂家提供的降功耗曲线进行降额设计。将功耗曲线一般有两种形式，如图4所示。

　　图4 降功耗曲线

　　对曲线a，允许的最大持续工作电流可用以下公式表示：

　　对曲线b，允许的最大持续工作电流可用以下公式表示：

　　事实上，不少生产厂家都对自己的产品定义了环境温度类别，在实际应用中，应尽量使NTC热敏电阻工作的环境温度不超出厂家规定的上/下限温度。同时，应注意不要使其工作在潮湿的环境中，因为过于潮湿的环境会加速NTC热敏电阻的老化。

　　结论

　　通过以上分析可以看出，在电源设计中使用NTC热敏电阻型浪涌抑制器，其抑制浪涌电流的能力与普通电阻相当，而在电阻上的功耗则可降低几十到上百倍。对于需要频繁开关的应用场合，电路中必须增加继电器旁路电路以保证NTC热敏电阻能完全冷却恢复到初始状态下的电阻。在产品选型上，要根据最大额定电压和滤波电容值选定产品系列，根据产品允许的最大启动电流值和长时间加载在NTC热敏电阻上的工作电流来选择NTC热敏电阻的阻值，同时要考虑工作环境的温度，适当进行降额设计。
