4 方案实现与测试验证

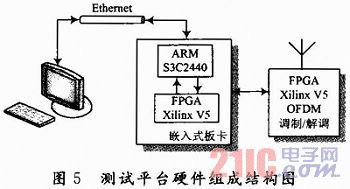

    为了验证改进后设计方案的可行性和合理性，在图5所示的硬件平台上对该方案进行了实现和性能测试。其中PC计算机用作为数据源和接收终端，实现视频和测试数据产生并接收显示视频和校对测试数据；ARM上运行VxWorks 5．5操作系统，使用TAO来提供CORBA功能，实现CORBA报文的封装和解析；FPGA运行根据前面所描述的改进方案所实现的ORB，完成CORBA报文数据的解析、处理和封装。测试过程中，首先由PC计算机产生视频或测试数据，并通过Ethernet传送给ARM处理器，ARM处理器上运行的应用程序将其封装成CORBA报文后发送给FPGA，FPGA接收到CORBA报文后对其进行解析，并对净荷数据进行处理后重新封装为CORBA报文后再发送给ARM处理器，ARM接收到FPGA发送到CORBA报文后对其进行解析处理后将数据发送给PC计算机，最终由PC计算机对接收到到数据进行视频解码显示或校对检测。

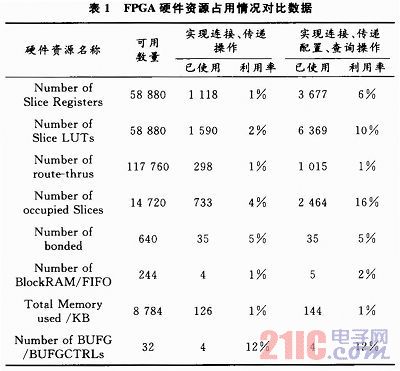

    验证过程中先后在FPGA上实现了波形组件间的建立连接操作(connectPort)、数据传递(pushPaeket)，波形组件参数配置(configure)和波形组件参数查询(query)四个操作，并在波形组件到参数设置和查询操作中完成short，float，double，string等类型的支持。通过测试，系统所实现的各种功能均符合设计需要。此外，还分别实现建立连接、数据传递2个操作与实现建立连接、数据传递、参数配置、参数查询4个操作两种情况对FPGA上对资源占用进行了比较，其结果见表1。从表中所得到的数据可以看出，在FPGA中实现对CORBA报文的操作以及参数进行解析、封装处理非常耗费硬件资源。这主要是由于CORBA报文中使用的公共数据表示(CDR)来描绘所要传输的数据类型所引起的，其也从一个方面证明了OIS公司所设计的为每个波形组件都实现一个接收操作适配器和发送操作适配器将极其耗费硬件资源，这在实际应用中是不能被接受的。

5 结论
    本文在分析现有的解决方案优缺点的基础上提出了一种在FPGA上实现ORB的改进设计方案，不但为彼此分离的、工作于多处理器平台上的各个GPP，DSP和FPGA开发小组提供了通用的CORBA通信机制，实现波形组件的位置透明性；还克服了现有的FPGA上实现ORB方案的缺点，使FPGA上实现的ORB既可以支持动态部分重配置，又使波形组件开发人员尽可能少地处理ORB相关的工作，大大简化了波形组件开发人员所承担的开发任务。最终，所提出的改进设计方案在实验平台进行了实现与验证，测试结果也表明了此方案的合理性和可行性。
