在整个电源系统设计中花费时间和精力最多的是得到稳定的3．3 V电压给传感器和运放供电。升压是必不可少的部分，但一般升压型DC-DC芯片都是开关型的，噪声较大，为减小噪声，在后级使用了线性降压稳压芯片，即最终的“一升一降”的方法。升压芯片采用SIPEX公司的SP6641AEK-5．0，将不太稳定的电源电压升至5 V，然后再使用线性降压稳压芯片AMS1117-3．3将电压稳定在3．3 V。SP6641系列是SIPEX公司推出的一款性价比较高的、针对电池应用的稳压芯片系列，此系列有多种规格的输出电压值和电流值，最低工作电压为0．9 V，效率最高87％，最大输出电流为1 A，具有关断功能。基于后级的线性降压稳压芯片AMS1117-3．3的效率考虑，采用了输出电压是5 V的SP6641AEK-5．0，将SP6641AEK-5．0的控制关断引脚连接到单片机的P0_2口，用以待机模式下的关闭运放。其设计原理图如图2所示。

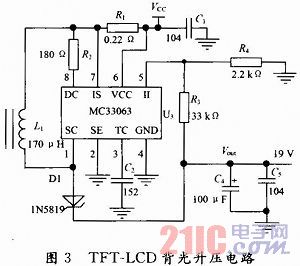

    使用DC-DC升压芯片MC33063产生19 V电压来提供给TFT_LCD作为背光电源。MC33063是目前比较常用的背光升压芯片，输入电压为3．0～40 V，输出从1．25～40 V可调，最大输出电流为1．5 A，空闲电流典型值为35μA，工作频率为100 Hz～100 kHz，具有关断功能，具有温度自动补偿功能，仅用少量的外围元件就可以实现升压、降压功能，且只需要改变两个反馈电阻的取值比例就可以方便地改变输出电压，其设计原理图如图3所示。
