基于C8051F020的红外遥控电风扇设计
来源:本站整理  作者:佚名  2011-12-26 11:17:52




2.4 温度采集和实时时钟电路
    环境温度检测部分是控制风扇自动工作的关键。系统在自动运行模式下,根据实时采样的温度值,选择相应的控制继电器驱动相应的风速档位。采用Dallas公司的DS18B20 1-wire数字温度传感器,使用一根信号线实现信号的双向传输,接口简单,便于扩展和维护。温度设定范围为25~36℃,每3℃一个风速控制档位,温度设定值超过范围报警指示。
    实时时钟电路实时刷新电风扇的当前时间。采用Dallas的高性能、低功耗、带RAM的I2C总线的串行时钟/日历芯片DS1302。I2C总线通过使能交叉开关配置在C8051F020的P0.0(SDA)和P0.1(SCL),完成DS1302的初始化和时间数据的传输。
2.5 系统供电
    系统正常工作需要+5 V和+3.3 V电压供电。将市电220 V/50 Hz通过9 V/10 W变压器降压变换后,经过电桥整流和滤波产生直流电9 V,通过LM7805稳压芯片输出稳定+5 V给LCD1602显示模块和继电器供电,C8051F020,DS1302和DS18B20由+5 V经过ASM1117-3.3 V供电,电风扇电机部分直接由市电220 V/50 Hz供给。遥控器发射部分供电由3 V纽扣电池提供,DS1302采用3 V纽扣电池做备用供电电源,确保时间的准确。

3 软件设计
    系统软件主要包括单片机控制部分软件设计。单片机控制部分软件设计主要完成以下功能:当有红外信号被接收或者按键输入时,触发中断或者进行键盘扫描处理,单片机内部进行解码,产生控制命令或者温度数据设定参数。单片机通过产生的控制命令和数据参数,控制各个继电器的动作、温度设定、超限报警指示和状态显示等功能。

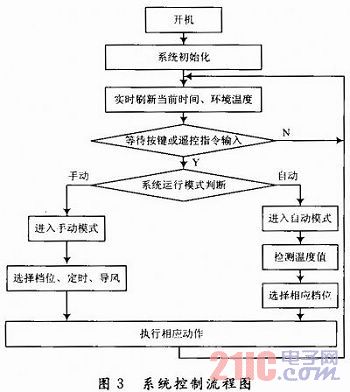

    基于C8051F020单片机控制遥控电风扇系统控制流程图如图3所示。



    电风扇在自动运行模式下,单片机采集当前环境温度,并与温度设定值进行比较,选择相应的风速档位,驱动某一个或者几个继电器工作。例如,通过遥控器或者键盘按键SET,+,-键设定规定下限温度为25℃,以3℃为一档风速档位递增,实际温度为29℃,额定值与实际值之间温差为4℃,温差3℃内为1档,所以判定后风扇工作在2档位置。
    上述红外遥控编码解码后,通过C8051F020单片机指令控制继电器,并对电风扇和单片机接口电路调试。通过对系统进行实际验证效果如图4所示。




4 结语
    对于C8051F020单片机构建的红外遥控风扇系统进行功能验证,系统能够成功实现电风扇的运行模式切换、风速控制和定时功能。自动运行模式下,风速由环境温度决定,温度控制精度为±1℃。系统人机界面友好,操作简单、价格低廉、可移植性好,方便用于商业用途。
