关于这个仿真原理图有以下几点需要说明：
    (1)仿真的目的是为了验证所关心的CCP模块的工作情况，所以图中省略了PIC18F452的晶振电路和复位电路，其实它们都不会影响程序运行的结果。
    (2)串口通信部分所使用的仿真元件(COMPIM)不需要进行电平转换，只要安装上虚拟串口并设置仿真元件的相关属性就可以实现Proteus中的PIC18F452与PC机进行通信，所以图中省略了MAX232电平转换芯片。
    (3)COMPIM仅仅是提供一种物理连接上的映射关系，所以这里的RxD引脚和TxD引脚的连接方式是按照对应关系连接的，在实际的硬件电路中还是要按照硬件电路图(见图3)去连线。

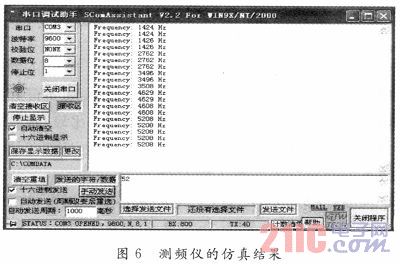

    当以上工作进行完毕之后，就可以对设计的电路进行仿真调试了，程序的仿真结果如图6所示。

    从图6可以看出，PIC18F452已经测出了设定的几个输入频率的数值，仿真结果表明该方案可行。

4 硬件电路的测试

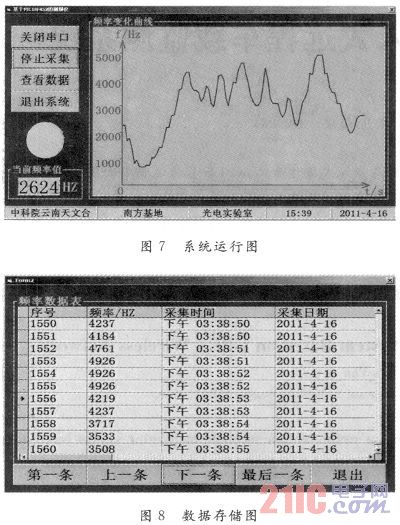

    仿真通过之后，就可以按照图3搭建硬件电路来进行硬件的运行测试。在此使用VB 6．0来编写上位机软件，同时配合Access数据库来存储PIC18F452上传的频率数据。系统的运行效果如图7，图8所示。

5 结语
    目前，测频仪已经被成功地应用到了云南天文台丽江2．4 m圆顶的温度采集工作中。今后还会对仪器进行扩展和完善(例如，在仪器上增加数据存储模块)，到时该仪器将可以适应野外的工作环境，这对于即将开始的西部望远镜的选址工作具有非常现实的意义。
