使用C语言编写主函数，汇编语言编写FFT算法的实现函数。程序中假设输入数据最大长度为1 024，由于DSP C6455可以直接存取处理32 bit，所以在内存中定义了长度为8 192 bit作为存放输出序列的内存空间。为了提高运算精确度，输入数的实部和虚部分别占用一个字，在程序中进行复数相乘操作是采用汇编指令MPYHI。内存定义了长度为2 048 bit的Tempsequence作为存放倒序序列，并且建立了2张旋转因子查找表，分别为Wr和Wi。
    外循环中，在每次内循环之前从输入比特序列中取出32 bit放入一个寄存器，作为一个内循环的输入，内循环结束后，取下一个32 bit输入比特更新这个寄存器。

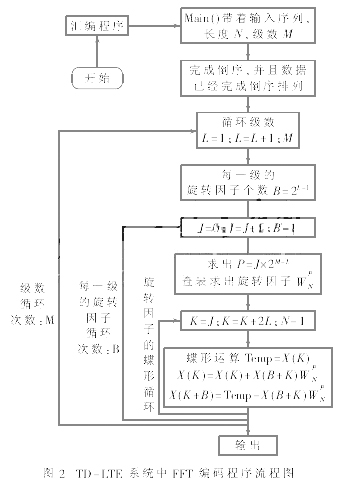

    内循环中，计算蝶形过程采用查表的方式。对于每一级，计算出需要的旋转因子个数以及相同旋转因子相距的间隔。计算蝶形过程时，首先提取出X(k)，根据相同旋转因子间隔找到X(k+B)完成蝶形计算。考虑到旋转因子的对称性，在内存中存放旋转因子时只存放一半，剩余的数据根据对称性进行处理。图2给出了FFT算法实现计算流程图。

    按时间抽取法的FFT输入序列是倒序，输出序列是自然顺序；按频率抽取法的FFT输入序列是自然顺序，输出序列是倒序的。不管采用哪种方法进行FFT计算，都需要倒序处理。倒序是整个FFT计算的重要部分，进行汇编程序时，按自然顺序将输入数据存入到存储单元内，通过变址运算，将自然顺序的序列按时间抽取法要求进行倒位。

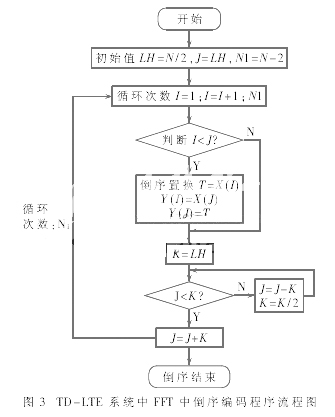

    重新排序之前，存储单元Y中依次存放输入数据，I表示当前输入数据比特的顺序数的十进制数值，I的取值从0到N-I；J表示当前倒序数的十进制数值。输入序列的第一个和最后一个数的位置不需要倒序处理，完成倒序的外循环的次数为N-2。为了保证调换数据的正确性，需要检测一下是否I<J，只有当I<J，才将Y(I)与Y(J)的内容互换。形成倒序数J以后，就可以实现变址功能，按照自然顺序存放在存储单元的数据重新按照倒序排列。图3给出了实现倒序的汇编流程图。

3 性能分析与总结

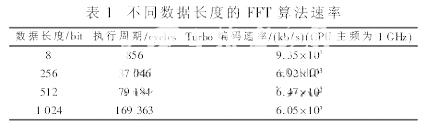

    在DSP软件实现中，通过指令并行，尽量优化程序循环体，减少或消除程序中的’NOP’指令[6]。通过程序仿真运行，得到统计结果如表1所示。

    从表中可以看出，当运用TMS320C64×DSP芯片实现时，由于处理器的超高主频一般为1 GHz，一个指令周期耗时为1 ns，其运算速率非常快，完全可以满足实时性信号处理。因此，采用旋转因子查表法的实现方案不仅简化了程序实现方法，还减少了模块程序代码编写，节约了系统存储空间。
    本文提出了一种简单有效的FFT算法实现方案，详细介绍了算法在DSP的实现方法，并在TMS320C64x芯片上加以实现。程序运行结果表明，该算法能够满足TD-LTE系统的需求，具有可行性和高效性。该方案已应用于LTE-TDD无线综合测试仪表的开发中。
参考文献
[1] 丁玉美.数字信号处理[M].西安：西安电子科技大学出版社，2002.
[2] 何方白，张德民.数字信号处理[M].北京：高等教育出版社，2009.
[3] 3GPP TS 36.211 v9.0.0.Evolved universal terrestrial radio aCCess(E-UTRA) physICal channels and modulation (Release 9)[S].2009-12.
[4] SAIDI A.Decimation-in-time-Frequency FFT algorithm[M]. Manuscript, To be published.1993.
[5] Texas Instruments Incorporated.TMS320C64x/C64x+DSP CPU and instruction set referenceguide[EB/OL].Http://www.ti.com.cn,2008.
[6] Texas Instruments Incorporated.TMS320C6000系列DSP编程工具与指南[M].田黎育，何佩琨，朱梦宇，译.北京：清华大学出版社，2006.
