2．模拟量选择与A/D转换电路
模拟量选择由CD4067电路为核心组成，CD4067是一块24脚的数字集成电路，有16个模拟量输入通道，它相当于一个单刀十六掷开关，具体接通哪一通道，由输入地址码ABCD来决定。该电路的24脚是电源端，接5v．(12)脚接地。(1)脚是公共输入，输出端，根据地址码ABCD的值决定该脚与哪一路信号导通，(15)脚(INH)是控制脚，当INH=1时，所有通道与公共端均不导通。在本机中该脚悬空。(2)一(8)脚和(16)一(23)脚是模拟量输入端，取样电路送来的电压信号分别接到各个相应的管脚。其各个管脚的功能如下图所示。
由CD4067选择出来的模拟电压送人由MAX1241组成的A/D变换电路。MAX1241是一颗低功耗的12bit串行模拟，数字转换电路，共有8个管脚，(1)脚是电源输入端，(2)脚(AIN)是模拟信号输入端，输入电压一般不应超过3V．过大会烧掉芯片。MAX1241可以在9μs内实现将输入信号转换为数字信号。(3)脚(SHDN)是关断控制输入端，利用奠可实现的两种工作模式切换，将(3)脚接低电平．1241将工作于关断模式，输入电流可减少至10I_LA以下，处于节能状态；若外接高电平．1241是标准工作模式，可实现模数转换，在本机中该脚直接接至电源端，一直处于标准工作模式。管脚(4)是基准电压，需外接4.7μF的电容。(5)脚是接地端。管脚(6)是数据输出端，当其由0翻转为高电平时，表示数据转换完成，可以读数据了。(7)脚是片选端，低电平有效。管脚(8)是外部读数时钟脉冲输入端，最高频率可达2.1MHz．当数据转换完成，输入外部读数时钟，每个读数时钟脉冲的上升沿读出一位数据，数据读出的顺序是由高位到低位，第一个读数时钟脉冲的下降沿表示数据输出开始．MAX1241是l2位模一数转换器，所以要完整地读出转换数据，至少需要外部输入13个脉冲。

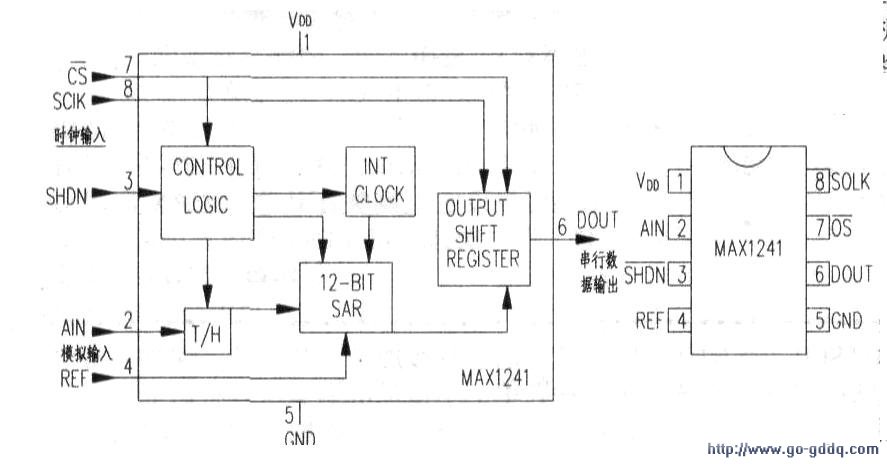

MAX1241芯片内部具有采样，保持电路，因此无需外部保持电容和采样，保持电路．．MAX1241内部电路原理及管脚功能见下图。MAX1241的控制线SCLK、cs、DOUT可与单片机89C2051的通用I，0口直接相连，无需任何接口变换。
