COMPAQ 642T彩显电源电路工作原理分析
来源:本站整理  作者:佚名  2010-07-08 15:45:17



   电源电路工作原理分析

   1.主开关电源工作原理

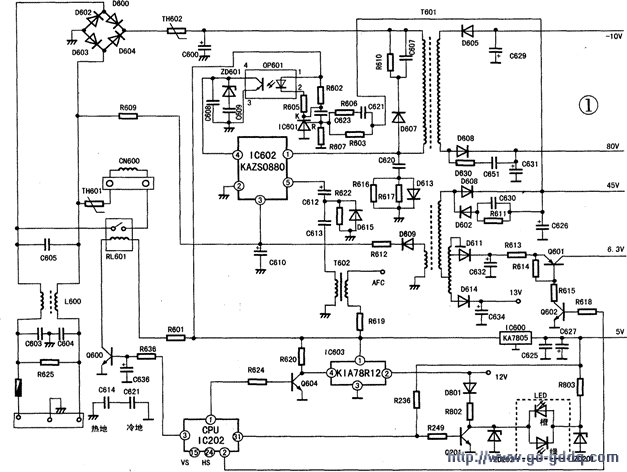

   显示器主电源电路是以IC602(KAZS0880)为核心构成的变压器耦合、并联型、他激式开关电源,主要为微处理器、显像管灯丝、行/场扫描和二次电源等电路提供工作电压,电路如图1所示。

  (1)工作过程
    接通电源开关后,220V交流电压经R625、C603、C604、L600和C605组成的滤波器。滤除交流电中的高频干扰后,分三路输出:

  一路经继电器RI,601送到由热敏电阻TH601和消磁线圈CN600组成的受控消磁电路;另一路经限流电阻R609、滤波电容C610、地、整流管D602构成整流滤波回路,在C610两端建立启动电压;第三路经D600、D602~D604桥式整流。再经负温度系数热敏电阻TH602限流。在滤波电容C600两端产生300V左右的直流电压。

  300V左右的直流电压经开关变压器T601的初级绕组,送到电源厚膜集成电路IC602(KAZS0880)(1)脚内部的开关管漏极。同时,C610两端的启动电压加至IC602的(3)脚,使IC602内的控制电路开始工作,由控制电路产生激励电压,推动开关管导通。开关变压器初级流过电流。当开关管截止时,T601的自馈电绕组相应产生的感应电压经D609整流,C610滤波。获得约16V的直流电压,以取代开机时由R609提供的开启电压,使电源块IC602正常工作,T601次级绕组向各级负载提供直流电压。

  (2)稳压控制电路
    当市电电压升高或负载变轻引起输出端电压升高时,取样电路(R603、R607)使IC601(TL431)的R端电压也相应升高,其K端电压降低,光电耦合器OP601(1)、(2)脚内部的发光二极管发光强度加大,使OP601内的光敏管导通程度加强,OP60l的(3)、(4)脚之间的内阻下降,进而使IC602(4)脚电位下降。IC602(4)脚电位的变化经IC602内的控制电路处理后,使开关管的导通时间缩短,开关变压器T601传输的能量降低,其次级感应电压降低,最终达到使输出电压趋于稳定的目的。若45v输出端电压下降,则稳压过程相反。



[1] [2] [3]  下一页
