通电试机，测电源各路输出正常。相关电路如下图所示，测行管集电极无电压，该电压来自二次电源开关管场效应管7417的源极S，测7417的漏极D端有170V的电压输入，判断该机二次电源或行电路存在故障。

　　在下图所示电路中，可以看出TDA4851为行、场小信号处理电路，其（3）脚为行激励输出端，（1）脚为供电端，供电电压由电源电路输出的12V通过三极管7631提供，而7631又受控于来自主机的场同步信号。当显示器不与主机联机时，场效应管7633和三极管7631均处于截止状态，TDA4851（1）脚无供电电压。只有当连上并打开主机时，来自主机的场同步信号才能使场效应管7633和三极管7631导通，TDA4851（1）脚才能得到约11.5V的供电电压。TDA4851得电后，从其（3）脚输出行激励信号，该信号一路到三极管7461和运放LM393，控制二次电源开关管7411输出90V电压（显示器设置640x48O模式），为行营7521供电。另一路经3579、2540到行推动管7520，使行扫描输出电路正常工作。如下图所示，该显示器在不速主机时，其行扫描输出电路是不工作的，只有当连上并打开主机时，行扫描输出电路才能正常工作。检修时，试将显示器连上并打开主机，测量场效应开关营7417的源极有90V电压输出，行管7521的c极也有90V电压；用示波器测量行营b极无波形。往前测量，发现行推动管7520D极也无波形，但G极有正常的行激励波形；测7520D极无供电电压，该电压由电源电路输出的80V电压通过三极营7519提供。断电检查，发现电阻3512（1OΩ）已断路，将其更换后故障排除。

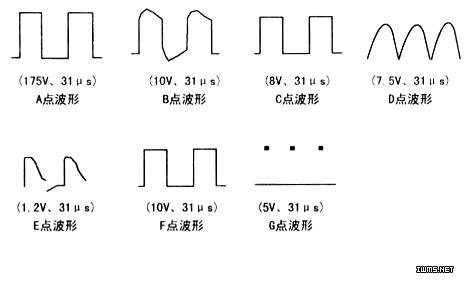

　　参考数据与波形：为了维修需要，实测了该机的主要测试点的信号波形，如右图所禾，供有兴趣的维修者参考。关于各点波形，说明如下：

　　A点波形为经过升压变压器5410升压后的波形，仍为一方波，但其幅度却大得多。

　　B点波形为推挽输出管7410、7411射极波形，应和其基极波形类似，也为方波波形。

　　C点波形为电压比较器LM393输出的波形，我们知道，三角波信号和一参考电压比较后，会输出方波信号，所以C点为方波信号，且与行激励脉冲频率同步。

　　D点波形为三角波形成电路形成的波形，所以D点为三角波。

　　E点波形是F点的行激励方波信号经电容2452、电阻3901微分后得到的，如下图所示（若将电阻R3901断开，电容2452则变成了耦合电容，E点波形也会变成同F点一样的方波信号）。

　　F点波形为行激励信号波形，为一方波信号。

　　G点波形为正极性杨同步信号，来自主机。
