2.二次电源电路

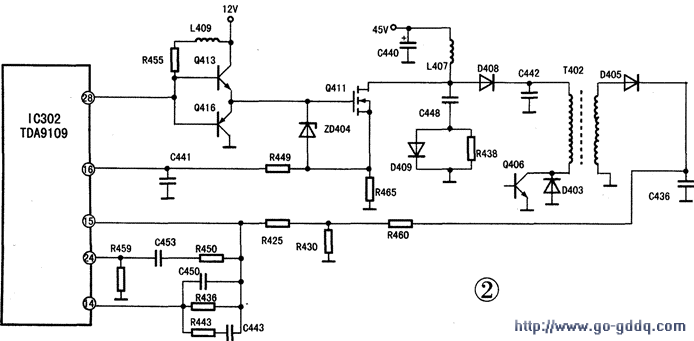

    二次电源电路如图2所示，是以IC302（TDA9109）、推挽放大管Q413和Q416、储能电感IA07、开关管Q4ll为核心构成的升压型开关电源电路。

　　IC302内的行、场振荡器及B+电源控制电路工作后。由IC302的（28）脚输出PWM激励电压，经Q413、Q416推挽放大后，使开关管Q411工作在开关状态。

　　在Q411导通期间，45V电压经L407、Q411的D、S极、R465　　构成的回路，回路中的电流在L407上产生上端正、下端负的电动势。Q411截止期问，L407感应的上端负、下端正的脉冲电压，与45V直流电压叠加后。经D408整流，在滤波电容C442两端产生与行频成正比的供电电压B+，通过脉冲变压器T402的初级绕组为行输出管Q406供电。

　　该电路还具有稳压的功能。工作过程是：当负载变轻引起C442电压上升时。C411两端电压上升，IC302的（16）脚电位上升。

　　同时，C436两端电压升高。IC302的（15）脚电压升高。（15）、（16）脚输入的取样电压经过内部电路比较后。就会减少（28）脚输出PWM脉冲的占空比。缩短开关管Q411的导通时间。IA07储能下降，最终使B+电压恢复正常值。这样，在稳压控制电路的控制下，能够确保B+电压在固定模式时保持稳定。

　　当行频发生变化时，为了保持行幅的稳定。二次电源输出的电压就需要随行频的变化而变化。具体的控制过程是：当行频升高时。脉冲变压器T402次级绕组产生的行逆程脉冲幅度降低。

　　经D405整流，在C436两端产生的取样电压下降。再经R460、R430取样后。加到IC302的（15）脚的电压下降，通过内部电路，控制IC302的（28）脚输出驱动脉冲的占空比上升一推挽放大管Q413、Q416的e极脉冲占空比上升一开关管Q411的G极脉冲占空比上升，使Q411导通时间延长，L407储能增加。供给行扫描输出管Q406的c极电压升高。反之，当行频降低时，Q406的c极的供电电压也随之降低，确保了行幅的稳定。

　　由C448、D409、R438组成尖峰脉冲吸收电路，以免Q411截止期间。其D极上感应的尖峰脉冲电压过高而损坏Q411。

　　当负载过流引起开关管Q411的S极电流增大。在：R465两端产生的压降超过1.2V时，与IC302的（16）脚内的1.2v基准电压比较后，使保护电路输出高电平保护信号，进而使（28）脚没有驱动电压输出，Q411停止工作。以免损坏Q411。

　　3.高压电源电路

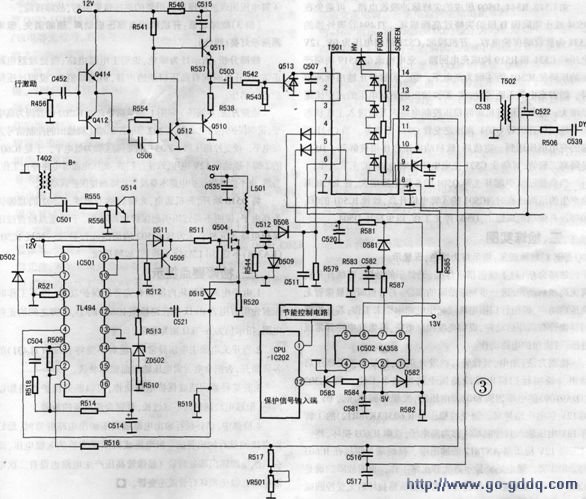

    该机采用了独立的高压电路。将高压产生电路与行扫描电路分离，可以避免两者间的互相干扰，使画面亮度更稳定。高压电源如图3所示，是以IC501l（TLA94）、储能电感L501、开关管Q504为核心构成的升压型开关电源。该电源输出端电压的大小受行逆程脉冲电压高低的控制，从而在不同的行频下提供不同的高压电源。以实现多频扫描的目的。

　　当IC501供电端（8）、（12）脚得到12V供电后，其内部的基准电压发生器产生5V基准电压。5V电压不但为内部振荡器等电路供电，而且由（14）脚输出的5V电压也可以为误差放大器提供基准　　电压。行输出电路的脉冲变压器T402次级绕组产生的行逆程脉冲经C501耦合→R555、R556分压限流→Q514倒相放大→D502限幅后，输入到IC50l的（5）脚，于是IC501开始工作。从IC50l的（9）、（10）脚输出矩形脉冲。该脉冲经Q506缓冲放大后。使开关管Q504工作在开关状态。在Q504导通期间，45V电压经L501、Q504的D、S极、R520和地构成回路。回路中的电流在L501上产生上端正、下端负的电动势。Q504截止期间，L501感应的上负、下正的脉冲电压。与45V直流电压叠加后，经D508整流。在滤波电容C511两端产生与行频成正比的供电电压B+，通过高压变压器T501的初级绕组为高压逆变管Q513供电。由行扫描电路产生的行激励信号经R456分压、C452耦合。

　　加至互补推挽管Q414、Q412的b极，经缓冲后，再经R554限流、Q510、Q5ll、Q512推挽放大、C503耦合、R542、R543分压限流后，使高压逆变管Q513工作在开关状态。通过高压变压器T501的能量变换作用，为次级电路提供不同的高、中压。当因某种原因导致高压上升时。高压变压器取样端（12）脚的电位同样上升，该电压经过R517、VR501取样、R516限流后使TL494的（1）脚电位上升，该变化被TL494内部电路检测到以后，就会减少输出PWM脉冲的占空比。缩短开关管Q504的导通时间。最终使显像管高压下降到规定值。反之，则反向控制将高压提升。

　　由c512、R544、D509组成的尖峰脉冲吸收电路。可避免在Q504截止期间因D极的尖峰过高而损坏。TL494（12）脚外接的C521为软启动保护电容。开机瞬间，C52l两端电压为0V，12V电压经C521和R519构成充电回路。充电电流在R519两端产生的压降使IC501的（4）脚为高电平，（9）、（10）脚停止输出脉冲信号。随着充电的不断进行，（9）、（10）脚输出的驱动电压的占空比逐渐增大。避免了因开机瞬间稳压控制电路未及时进入工作状态而可能损坏开关管Q504、高压逆变管Q513的现象。当C52l两端的充电电压达到一定值后，软启动电路的作用被解除。D515是隔离二极管，可防止C52l充电电压影响0504.的正常工作。

　　当负载过流引起开关管Q504的S极电流增大。在11520两端产生的压降过高时，IC50l的（4）脚电位升高，致使IC50l的（9）、⑩脚没有驱动电压输出，Q504停止工作，以免损坏Q504。
