电路功能及优点

该电路是一个电子秤系统，它使用AD7190，超低噪声，与内部PGA的24位Σ-Δ型ADC。在AD7190简化了电子秤的设计，因为该系统的大部分组成部分，包括在芯片上。

在AD7190保持了完整的输出数据率范围从4.7赫兹的良好表现，至4.8千赫，这使得它能够被用来在权衡，在更高的速度随着经营规模的低速称重系统，如图

电路描述

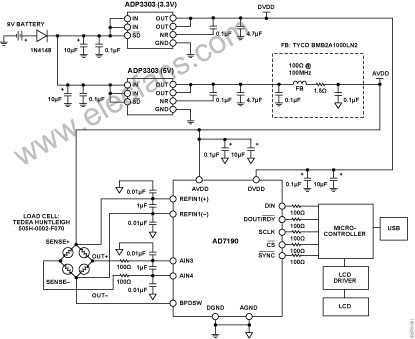

由于AD7190提供了一个集成解决方案，电子磅秤，它可直接向负载细胞。唯一所需的外部元件的模拟输入和EMC的目的，参考引脚电容一些过滤器。从称重传感器的低电平信号被放大了AD7190的内部，操作与128增益。从AD7190的转换，然后发送到其中的数字信息转换为重量和LCD上显示的微控制器。

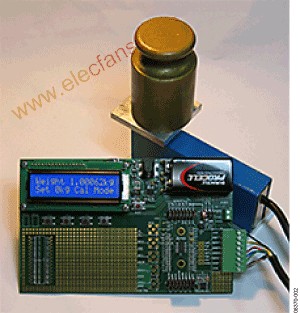

图2显示了实际的测试设置。因为这使系统性能优化。负载有两个意义引脚，除了激发，地和两个输出连接。其传感引脚连接到偏高和偏低的惠斯登电桥。两端的电压桥由此，可以准确测量无论压降由于布线电阻。此外，AD7190拥有差分模拟输入，并接受差分基准。负载感应线连接到AD7190的基准输入创建一个比例配置，，在电源电压低激发频率的变化。此外，它消除了对精密基准的必要性。有了一个4线负载，检测引脚不存在，和ADC的参考引脚连接到激励电压和地面。有了这项安排，该系统是不完全成比例，因为将有一个激励之间的电压，由于导线电阻感+电压下降。也将有一个电压降由于电线偏低阻力。

在AD7190具有独立的模拟和数字电源引脚。在模拟部分供电，必须从5 V的数字电源是模拟电源，可独立之间的任何电压2.7 V和5.25 V的微控制器采用3.3 V电源供应。因此，供电的DVDD也从3.3五，这简化了ADC和微控制器之间的接口，因为无需外部电平转换是必需的。

在AD7190具有独立的模拟和数字电源引脚。在模拟部分供电，必须从5 V的数字电源是模拟电源，可独立之间的任何电压2.7 V和5.25 V的微控制troller采用3.3 V电源供应。因此，供电的DVDD也从3.3五，这简化了ADC和微控制器之间的接口，因为无需外部电平转换是必需的。

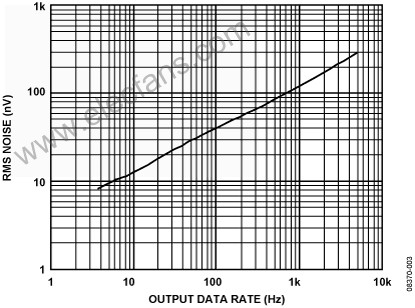

图3显示了AD7190的均方根噪声为不同的输出数据速率时的增益等于128。这个情节表明，作为输出数据速率增加RMS噪声增加。不过，该器件都保持在完整的输出数据速率范围内有良好的噪声性能。

如果用2公斤称重传感器的灵敏度为2 mV / V是用，从称重传感器全面的信号是10毫伏当激励电压为5伏特有称重传感器有一个相互抵消，去皮，与它关联。这去皮可以有一个幅度是50％的称重传感器满量程输出信号。该传感器还具有增益误差可达到± 20％满量程。有些客户使用一个DAC，以消除或空皮重。当AD7190采用5 V基准，其模拟输入范围为± 40等于当增益设置为128和两极的部分是操作配置毫伏。宽阔的AD7190的模拟输入范围相对于称重传感器满量程信号（10毫伏）是有益的，因为它保证了偏移和增益的称重传感器误差不超载ADC的前端。

在AD7190具有8.5纳伏均方根噪声当输出数据速率为4.7赫兹。在无噪声计数值等于
