其中6.6因素转化为一个峰值到峰值电压的电压。

，因此，等于






该决议是无噪音等于

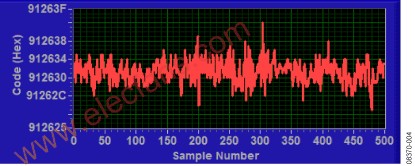

在实践中，称重传感器本身将介绍一些噪音。此外，还有一些时间和温度漂移由于随着AD7190的漂移传感器。要确定整个系统的准确性，电子秤可以连接到PC通过USB连接器。利用LabVIEW软件，该电子秤系统的性能进行评估。图4显示输出性能的测量时，一公斤重的称重传感器和500转换放置聚集。该系统的噪声计算软件为12和88纳伏均方根纳伏峰峰值。这相当于113 600无噪音的罪名，或16.8无噪声码位的分辨率。

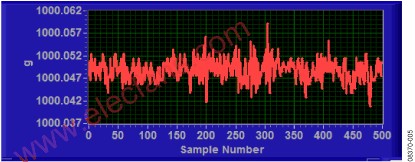

图5显示了在重量方面的表现。在输出峰值到峰值的变化是在500码0.02克。因此，电子秤系统达到了0.02克的准确性。

情节显示实际（原）转换读回时，从称重传感器连接AD7190。在实践中，一个数字后过滤器用于在称重系统。额外的平均是在后进行筛选，将进一步提高在数据传输速率的降低为代价，无噪声计数的数量。

在AD7190是一个高端高精度ADC的秤。其他合适的ADC和AD7191是AD7192。在AD7192的引脚对引脚与AD7190兼容。但是，它的均方根噪声略高。在AD7192具有的均方根噪声为11纳伏输出数据速率为4.7赫兹，而AD7190具有8.5均方根噪声输出数据速率在纳伏。 AD7191是引脚的可编程器件。它有四个输出的数据传输速率和4个增益设置。由于其引脚可编程性和简化的功能集，它是一个易于使用的设备。其均方根噪声为AD7192的均方根噪声一样。

对于中端电子磅秤时，AD7799的是一个合适的设备。在一个输出数据率4.17赫兹时，AD7799的有27个纳伏RMS噪声。

最后，低端电子磅秤时，AD7798，AD7781和AD7780是合适的设备。该AD7798具有相同的功能作为AD7799的设置。在4.17赫兹，其均方根噪声为40 NV的交易。 AD7780和AD7781的有一个差分模拟输入和引脚可编程，允许输出数据为10赫兹和1760赫兹和1或128的增益率。在纳伏均方根噪声为44时，输出数据速率为10赫兹。
