摘要：介绍了两个以AT89S51芯片为核心的智能自动小车设计。第一个方案采用H桥电路，通过红外光电传感器对地面状态进行判断并把信号传送到CPU进行相关运算。整个系统能完成小车的正向和反向运行，并有定时倒车等功能。第二个方案设计的光电电动小车能够实时显示时间、速度、里程，可程控行驶速度、准确定位停车等。
关键词：单片机；智能小车；传感器；H桥

    方案一设计的自动小车是受到参考文献[1]的启发，在原有基础上进行了改进。
    原方案[1-2]采用两块单片机(AT89C51和AT89C2051)作为智能小车的检测和控制核心，实现小车识别路线、判断并自动躲避障碍、选择正确的行进路线。驱动电机采用直流电机，电机控制方式为单向PWM控制。电机控制核心采用AT89C2051单片机，控制系统与电路用光电耦合器完全隔离以避免干扰。
    本设计采用一块单片机（AT89S52）作为智能小车的检测和控制核心，是一种分布式控制系统的设计方法，分为电机模块、传感器模块和驱动模块三部份。小车模型采用5 V电池驱动，通过改变PWM占空比调速。小车可以在不完全确定的道路环境下，通过自我判断，对周围环境进行探测，并做出相应的反应，如左拐弯、右拐弯和改变速度等，还可以自动后退。目前用在机器人上的多为价格较贵的超声波传感器和红外传感器等，本设计采用价格便宜的反射式光电传感器来完成对周围环境的感知。
1 方案一的设计功能概述
1.1 设计概述

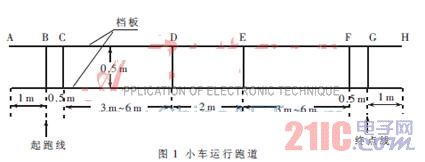

    设计并制作一个能自动往返于起跑线与终点线间的小汽车。允许用玩具汽车改装，但不能用人工遥控（包括有线和无线遥控）,如图1所示。

1.2 设计要求
     (1)车辆从起跑线出发(出发前，车体不得超出起跑线)，到达终点线后停留10 s，然后自动返回起跑线（允许倒车返回）。往返一次的时间应力求最短（从合上汽车电源开关开始计时）。
     (2)到达终点线和返回起跑线时，停车位置离起跑线和终点线偏差应最小（以车辆中心点与终点线或起跑线中心线之间距离作为偏差的测量值）。
    (3)D～E间为限速区，车辆要求以低速通过，通过时间不得少于8 s，但不允许在限速区内停车。
    (4)可以设计自动记录、显示定时时间（记录显示装置要求安装在车上）。
    (5)不允许在跑道内外区域另外设置任何标志或检测装置。
    (6)车辆（含在车体上附加的任何装置）外围尺寸的限制：长度≤35 cm，宽度≤15 cm。
