应要求，对几台立式镗床的失磁保护电路进行了改造。该机床使用复励式直流电动机调速系统，通过可控硅调整励磁绕组的电流来进行调速，电流越高，转速越慢，电流越低，转速越快。当励磁绕组的电流过低时，电机转速会非常高，这就是所谓飞车。失磁保护．就是避免励磁过弱而飞车，以防发生意外。

　　该机床电路是70年代的设计，失磁保护继电器使用两只3AX31型锗管，漏电电流大，工作非常不可靠，经常在飞车时不保护或者误动作，造成电机屡次烧坏。该失磁保护继电器的工作原理，是检测励磁绕组取样电阻两端的电压，当该电压低于2.7V左右时，继电器断开，机床停机保护；当该电压高于2.7V时，继电器闭合，机床可以运行。由于该电路没有迟滞效应，当取样电压处于临界状态时，继电器会乱眺，对控制回路非常不利。使用一块555时基电路自制了该失磁保护继电器，实践证明，该电路具有保护电压精准、抗干扰性强、工作稳定等优点。

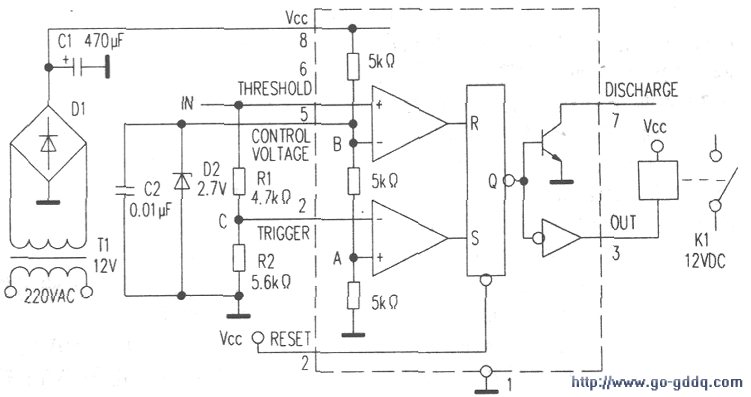

　　如附图所示，该电路使用元件少、成本低，对元件无特殊要求，电路只要安装正确．无需调整即可工作，制作也非常简单。为了便于大家理解，特将555内部框图画了出来。其中，端口IN是励磁电流的取样输入端．Kl为输出继电器。工作原理如下。

　　AC220V市电经变压器Tl降压、Dl全波整流Cl滤波，生成约13V的直流电压，给整个电路供电。电源vCC经555内部5kn电阻加于稳压二极管D2的负极．因D2的钳位作用，使得B点电位被钳位于2.7V．而A点电位由于2个5kO电阻的分压，为其一半．即1.35V。取样电压Uin在C点的分压为UinxR2/(RI+R2)=0.54xUin。为便于叙述，假设刚通电时，取样电压Uin从Ov逐渐上升。

　　当Uin为Ov时，C点电位低于A点(1.35V)，下面的比较器输出高电平．S端为l，RS触发器置位，(3)脚输出高电乎，继电器不吸合。

　　C点电位电压上升，当C点电位高于A点(1.35V)时，比较器翻转，S端输入零，但由于此时R端为低电位．RS触发器由于记忆效应而保持原状态，继电器不动作。

　　Uin电压的继续上升，当其高于B点电位(2.7V)时，上面的比较器正端电压高于负端，R端输入高电平．RS触发器复位，③脚输出低电平，继电器吸合，此时机床可以工作。当Uin继续保持上升时，该状态不会改变。

　　假设此时Uin处于下降阶段，当其低于2.7V时，上面的比较器翻转．R端输入低电平，由于此时S端为零，RS触发器记忆原状态，继电器继续保持吸合。当Uin下降至低于2.5V附近时．C点电位低于0.54x2.5=1.35V．即低于A点电位(1.35V)．比较器正端电位高于负端。比较器翻转．S端置l，RS触发器置I，(3)脚输出高电平，继电器断开，机床停机保护。

　　由此可知，当输入电压超过2.7V时继电器吸台，低于2.5V时才断开，有效地避免了输人电压临界状态时继电器的抖动。

　　实际使用时如果想修改保护电压，可以直接更换稳压二极管，其稳压值就是保护值。如果找不到合适的稳压管，可以用稳压值稍低的稳压管代替，然后再正向串联普通二极管或发光二极管进行微调，串联一只硅管可以增加约0.7V电压。如果想改变迟滞电压的范围，可以修改R1、R2的比值。
