直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。直流电机控制电路集锦，将使读者“得来全不费功夫”。

      在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。所以直流电机的控制是一门很实用的技术。本文将详细介绍各种直流电机的控制技术。

      直流电机，大体上可分为四类：

      第一类为有几相绕组的步进电机。这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°–7.5°之间)。只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。

      步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。例如常用的SAAl027或SAAl024专用步进电机控制电路。

      步进电机广泛用于需要角度转动精确计量的地方。例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。

      第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。当外加额定直流电压时，转速几乎相等。这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。

      第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。例如测速电机，它的输出正比于电机的速度；或者齿轮盒驱动电位器机构，它的输出正比于电位器移动的位置．当这类电机与适当的功率控制反馈环配合时，它的速度可以与外部振荡器频率精确锁定，或与外部位移控制旋钮进行锁定。

      唱机或激光唱机的转盘常用伺服电机。天线转动系统，遥控模型飞机和舰船也都要用到伺服电机。

      最后一类为两相低电压交流电机。这类电机通常是直流电源供给一个低频振荡器，然后再用低频低压的交流去驱动电机。这类电机偶尔也用在转盘驱动机构中。

      步进电机的基本工作原理

      步进电机有两种基本的形式：可变磁阻型和混和型。步进电机的基本工作原理，结合图1的结构示意图进行叙述。

attachment_5697" class="wp-caption aligncenter" style="width: 494px;">

图1 四相可变磁阻型的步进电机结构示意图

      图1是一种四相可变磁阻型的步进电机结构示意图。这种电机定子上有八个凸齿，每一个齿上有一个线圈。线圈绕组的连接方式，是对称齿上的两个线圈进行反相连接，如图中所示。八个齿构成四对，所以称为四相步进电机。

      它的工作过程是这样的：当有一相绕组被激励时，磁通从正相齿，经过软铁芯的转子，并以最短的路径流向负相齿，而其他六个凸齿并无磁通。为使磁通路径最短，在磁场力的作用下，转子被强迫移动，使最近的一对齿与被激励的一相对准。在图1(a)中A相是被激励，转子上大箭头所指向的那个齿，与正向的A齿对准。从这个位置再对B相进行激励，如图1中的(b)，转子向反时针转过15°。若是D相被激励，如图1中的(c)，则转子为顺时针转过15°。下一步是C 相被激励。因为C相有两种可能性：A—B—C—D或A—D—C—B。一种为反时针转动；另一种为顺时针转动。但每步都使转子转动15°。电机步长(步距角)是步进电机的主要性能指标之一，不同的应用场合，对步长大小的要求不同。改变控制绕组数(相数)或极数(转子齿数)，可以改变步长的大小。它们之间的相互关系，可由下式计算：

Lθ＝360 P×N

式中：Lθ为步长；P为相数；N为转子齿数。在图1中，步长为15°，表示电机转一圈需要24步。

      混和步进电机的工作原理

      在实际应用中，最流行的还是混和型的步进电机。但工作原理与图1所示的可变磁阻型同步电机相同。但结构上稍有不同。例如它的转子嵌有永磁铁。激励磁通平行于X轴。一般来说，这类电机具有四相绕组，有八个独立的引线终端，如图2a所示。或者接成两个三端形式，如图2b所示。每相用双极性晶体管驱动，并且连接的极性要正确。

attachment_5698" class="wp-caption aligncenter" style="width: 238px;">

图2 四相步进电机标准接线图

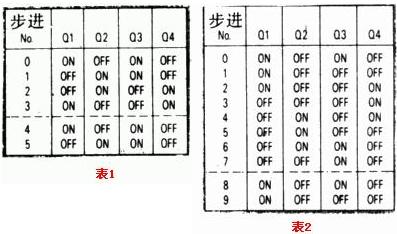

      图3所示的电路为四相混和型步进电机晶体管驱动电路的基本方式。它的驱动电压是固定的。表1列出了全部步进开关的逻辑时序。

attachment_5699" class="wp-caption aligncenter" style="width: 304px;">

图3 晶体管驱动步进电机基本电路

      值得注意的是，电机步进为1—2—3—4的顺序。在同一时间，有两相被激励。但是1相和2相，3相和4相绝对不能同时激励。

      四相混和型步进电机，有一特点很有用处。它可以用半步方式驱动。就是说，在某一时间，步进角仅前进一半。用单个混合或用双向开关即可实现，这种逻辑时序由表2列出。

attachment_5700" class="wp-caption aligncenter" style="width: 407px;">

图4 步进电机逻辑时序

      四相混和型步进电机，也能工作于比额定电压高的情况。这可以用串联电阻进行降压。因为1相和2相，3相和4相是不会同时工作的，所以每对仅一个降压电阻，串接在图3中的X和Y点之间。因此额定电压为6V的步进电机，就可以工作在12V的电源下。这时需串一个6W、6Ω的电阻。
