摘要：为了改善传统烘干机烘手时间长、易交叉感染、可靠性低等问题，进行了消毒干手机的设计。该设计利用红外技术检测信号，再将光信号转换成电信号送入EM78P419N单片机，通过单片机的处理后，启动电磁阀和滴水泵进行消毒。定时完成后，启动加热器和风扇进行烘干。整个过程完全自动控制，避免了交叉感染，手伸即喷，手离即停。同时，研制出的样品具有成本低、体积小、可靠性高、干手时间短等优点，在各类人员聚集或流动的场所应用广泛。
关键词：红外技术；EM78P419N单片机；消毒；烘干

    随着生活水平的提高，人们的卫生意识不断增强。在公共场所用纸巾擦手将会造成交叉感染和资源浪费。传统的干手机只能烘手，不能消毒，干手的时间长达近30 s。因此，本文针对普通干手机的不足，设计一种新型的干手机，干手时间仅为3～5 s，手伸即喷，手离即停，无延时喷雾现象。

1 硬件总体设计
1．1 系统组成
    该设计以EM78P419N处理器为核心，由红外发射模块、接收模块、消毒模块、干手模块、液位显示、报警模块、电源等组成。设计时，各个模块可相对独立设计调试，最后集成为整个系统。硬件系统框图如图1所示。

1．2 工作原理
    利用红外漫反射原理来感应是否有手置入。需要干手时，将手放到干手机里，红外线被手反射到红外接收器，红外接收器将光信号转换成电信号送到单片机中，信号经过处理后启动消毒模块，几秒后，执行干手动作。为了保证消毒水的正常供应，在开机时，干手机会对消毒水位进行检查，当水位低于1／5时，电路会报警。同时，考虑到季节的不同，可切换凉风和热风，降低年运行费。

2 硬件设计

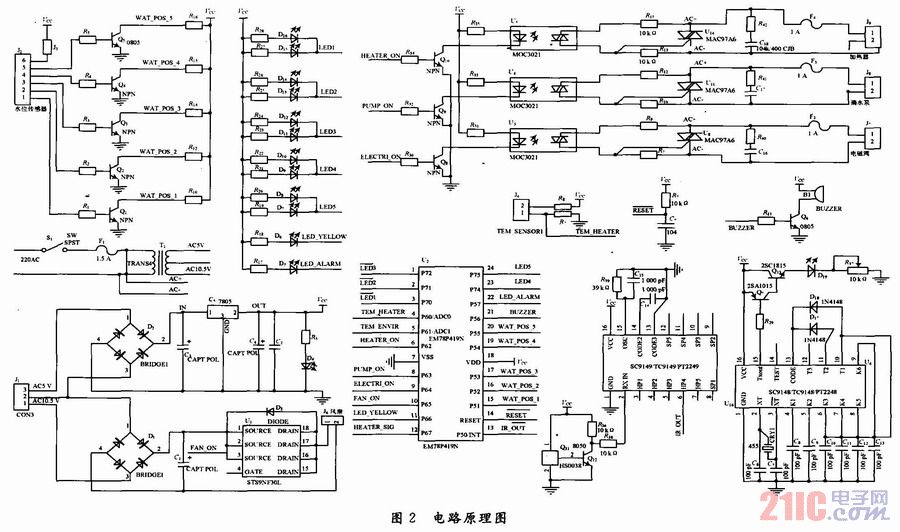

    电路原理图如图2所示。
