基于EMIF接口的数据采集系统的设计
来源:本站整理  作者:佚名  2011-03-18 16:25:12



近年来,随着微控制器的发展,各类工业控制产品对现代数字控制器的需求也越来越大。这又反过来推动了现代大规模集成电路和微控制器的不断发展,同时各类数字处理器的工作频率也越来越快,例如TI公司的控制器TMS320C6000可达到200 MHz。而为了支持与各种外部存储器之间的无缝对接,TMS320C6000系列处理芯片加入了外部存储器接口(The External Memory Interface,EMIF)。本次设计主要是以TI公司的浮点核芯片TMS320C6713为主要控制器。

1 浮点DSP TMS320C6713简介

TMS320C6713是一款高性能浮点DSP,其工作主频可达200 MHz,其单指令执行周期仅5 ns,具有强大的定点浮点运算能力,运算速度高达1 600MIPS/1 200MFLOPS。
    TMS320C6713处理器由3个主要部分组成:CPU内核、存储器和外设。

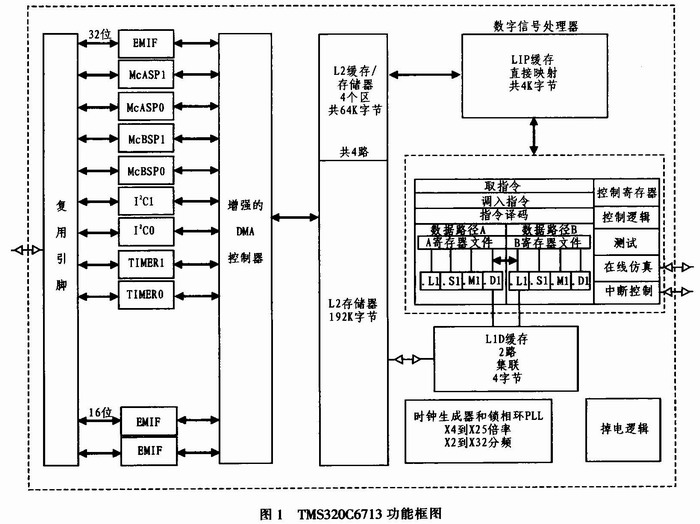

    CPU中包含8个功能单元,可以并行操作;有两组寄存器,每组寄存器由16个32位寄存器组成。片内程序存储器的总线宽度为256 bit,每个周期可取8条32位指令。外设包括扩展的直接存储器访问(EDMA)、低功耗、外部存储器接口(EMIF),串口、McBSP接口、IIC接口和定时器等。TMS320C6713功能框图如图1所示。


    从总体上归纳一下,TMS320C6713具有以下特点:
    1)高性能浮点DSP,主频高达200 MHz,运算速度最高可达1600 MIPS;
    2)超长指令字(VLIW)DSP核:8个独立功能单元(6个累加器和2个乘法器),32个32 bit的通用寄存器的存储装载结构,可以大大缩减代码的指令包;
    3)L1/L2存储器结构:4 KB L1P程序缓存,4 KB L1D数据缓存:256 KB L2内存:其中64 K字节可配置成缓存或存储器,192 K字节统一映像内存,可以灵活地定位为程序/数据空间;
    4)32位外部存储器接口(EMIF):可配置异步存储器接口,扩展SRAM和E2PROM;可配置同步存储器接口,可扩展SDRAM和SBSRAM;可寻址512 MB外存空间;
    5)16位的HPI接口,可访问CPU的任意可寻址空间;
    6)2个多通道缓存串口(McBSP);
    7)2个I2C总线主/从模式接口;
    8)内置灵活的PLL锁相时钟电路;
    9)支持1EEE-1149.1(JTAG)边界扫描接口;10)16路GPIO接口。
    与其他DSP相比较而言,TMS320C6713的主要优点是运行速度快、存储配置方便、资源丰富,这些都给微控制器的设计带来了很大的便利。

2 EMIF简介

TMS320C6000的EMIF接口,即外部存储器接口(The External Memory Interface),支持各种外部器件的无缝接口,包括:流水线式同步猝发SRAM(SBSRAM);异步DRAM(SDRAM);异步器件,包括SIAM、ROM和FIFO等;外部共享存储器。
    简单来说,EMIF接口就相当于一个可配置的总线接口,其接口上面的信号线基本囊括了各种存储器(SRAM、Flash RAM、DDR-RAM等)的读写接口信号。通过软件配置相应的寄存器,可以使EMIF接口工作于和设计中使用的外部存储器相匹配的固定的接口形式。但是与其他固定接口不同的是,EMIF接口读写时序中的高低电平的保持时间是可以通过寄存器设置的。
    下面就本次设计使用的TMS320C6713为例详细介绍一下EMIF。TMS320C6713的EMIF可以通过下面两种请求器处理外部总线请求:片内加强型直接存储器存取EDMA控制器;外部共享存储器的设备控制器。

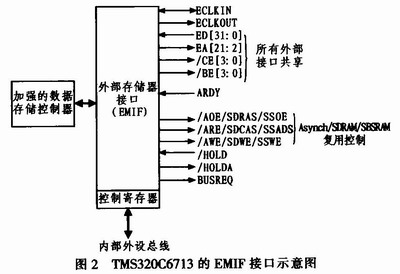

    图2是TMS320C6713的EMIF接口信号示意图。


    图2中,ECLKIN信号是系统提供的一个外部时钟源。ECLKOUT信号是由内部产生(基于ECLKIN),所有与本控制器EMIF接口对接的存储器必须工作在ECLKOUT下。SBSRAM接口、SDRAM接口和异步接口的信号合并复用。这里的CE1片选空间支持所有的3种存储器接口。

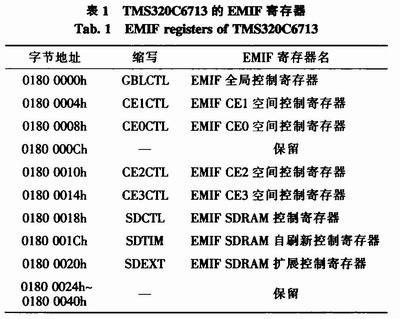

    表1列出TMS320C6713的EMIF存储器映射寄存器。通过设置这些寄存器,既可以将EMIF配置成为不同类型、不同位宽的总线接口,又可以配置总线读写时序的速度。由于EMIF接口的这一优势,设计者使用集成EMIF接口的控制芯片时,无论是扩展外部存储设备,还是利用EMIF接口进行外部设备的读取,其难度都大大降低。这在一定程度上也使得具有EMIF接口的高速控制核心(TMS320C6000系列的DSP)在将来能够得到更加广泛的应用。
