Pico-projector是指微型投影仪、掌上投影机以及迷你投影仪。目前投影技术日新月异，随着LCOS RGB三色投影光机和解码技术的日渐成熟，把传统投影机精巧化、便携化、微小化、娱乐化、实用化，使投影技术更加贴近生活与娱乐。Pico-projector，作为投影产业的一个分支，其意义对于投影产业是非常巨大的。现如今，我们已经看到手持投影在单机消费电子上的许多应用，各家投影厂商也随之重磅出击，应该说Pico-projector时代已经来临，相信随着将来的内嵌式Pico-projector产品的越来越多面世，Pico-projector的将来一定更加光明，投影产业也将成为继液晶产业后显示领域的一个新热点!

　　LCOS架构图

　　品佳集团推出的Pico-projector解决方案，采用SAC的代理的HIMAX(立景光电)HX7033光机、Realtek RTD2660解码、Microchip PIC16F72xFamily用于触控、Docking、Power Manage。

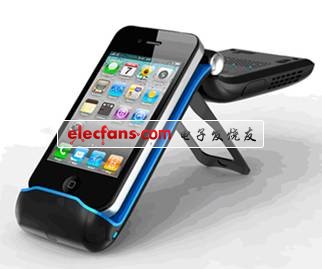

　　成功案例图

　　相信已经用很多文章介绍光机与解码的部分，而我们今天将于大家分享的是，触控、Docking与电源(低功耗、锂电池充电)部分。

　　一、mTouch触控

　　电容式触摸感应技术颠覆了传统意义上的按键控制，只要轻轻碰触，就可以实现对按键、量化调节、方向等功能的控制。解决了传统的机械按键具有易磨损、安装复杂、受温度湿度影响变化较大等缺点，具有完全不怕磨损、防水保护、不受温度、湿度影响、造价低廉等优点。

　　Projector轻触按键图

　　Microchip电容式触摸按键硬件电路设计简单，应用PIC12、PIC16、PIC24、PIC32系列MCU内置模块来实现触摸按键功能，基本无外围器件,总体设计简单、成本低、稳定性高。

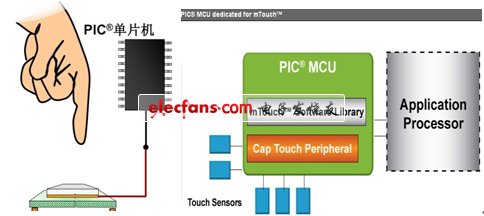

　　触摸图

　　Microchip 电容式触摸按键中低档MCU选型列表：

　　Microchip 电容式触摸按键高档MCU选型列表：

二、Made For Ipod(Ipod Docking)

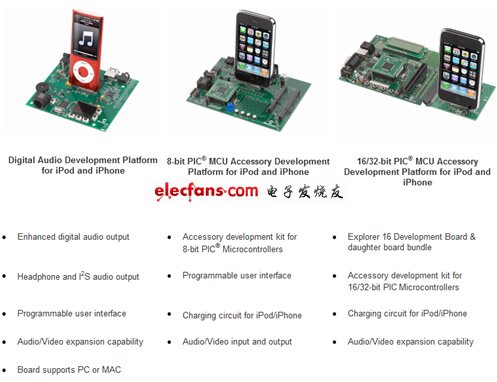

　　Microchip提供了一个开发平台，可以通过MCU操控IPOD、IPHONE或通过IPOD操控MCU，控制输出音、视频。这个开发平台包含Microchip软件库(不断更新中)、硬件Demo Board针对8bit、16bit与32bit微控制器。

　　Ipod Docking图

　　

　　通过Ipod docking 可以让Pico-Projector直接与IPOD、IPHONE对接就可以输出音/视频。
