摘要：提出一种以AT91SAM9263处理器为核心芯片、采用嵌入式Linux2．6内核和MiniGUI3．0图形系统的数字加密电话系统GUI的设计与实现方案。采用双缓冲技术与多张图片交替显示的方式解决了MiniGUI的动画抖动问题和屏幕刷新负载过大导致的屏幕抖动问题。
关键词：动画抖动；双缓冲技术；MiniGUI；嵌入式

    引言
    在需要丰富人机交互信息的嵌入式系统应用中，高精度的动态图像显示非常重要。因此，嵌入式系统对GUI的实时性和稳定性的要求也越来越明显。但是，动态图像的抖动和刷新延迟的问题在嵌入式系统中经常出现，影响系统的显示效果。
    国产图形用户界面系统MiniGUI提供完备的多窗口机制和类Win32消息传递机制，便于实现多个进程间的消息传递。而且具有占用内存少、可移植性好等特点，因此在嵌入式领域中被广泛应用。但在实际应用中，笔者发现了两个问题：一是用MiniGUI的animation控件实现时出现动画抖动，二是显示较多图片的窗口刷新时屏幕闪烁，严重影响屏幕的显示效果。为解决以上两个问题，本系统采用MiniGUI的双缓冲技术和多张图片交替显示的方法，并通过实际应用证明了该方法的有效性。

1 数字加密电话系统架构
1．1 硬件系统

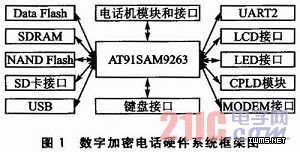

    数字加密电话硬件系统的芯片采用ATMEL公司的AT91SAM9263处理器。主频为200 MHz，2 MB高速Data Flash、64 MB NAND Flash和64 MB SDRAM。核心板的对外接口包括键盘接口、LCD接口、LED接口、MODEM模块、电话机模块和接口、SD卡接口和USB主从接口等。如图1所示。

1．2 软件系统
    操作系统：开放源码的Linux操作系统是开发嵌入式产品的首选。本系统采用开放源码的嵌入式Linux系统。它的内核版本为2．6．22，是基于default_at91sam9263_config配置的。
    交叉编译工具链：采用arm-linux-XXX。arm-linux-gCC用于交叉编译源程序，生成执行文件；arm-linux-strip用于去掉执行文件中的调试信息，起到减小执行文件大小的作用。
    GUI系统：MiniGUI是国产的一款面向嵌入式系统、跨操作系统的轻量级国产高级窗口系统(Windowing System)和图形用户界面(Graphi-cal User Interface，GUI)支持系统。经过10余年的发展，MiniGUI已经发展成为比较成熟、性能优良且功能丰富的跨操作系统的嵌入式图形界面支持系统。MiniGUI可在Linux／μClinux、eCos、μC／OS-II、VxWorks、pSOS、ThreadX等操作系统以及Win32平台上运行，已广泛应用于手持信息终端、机顶盒、工业控制系统、便携式多媒体播放器等产品中。
    MiniGUI支持BMP、GIF、PNG、JPEG、PCX、TGA等常见图像文件和位图、图标、光标等Windows资源文件，支持多字符集和多种字体，库文件较小且可配置。MiniGUI3．0比其之前的版本，在以下几方面有新的发展：
    ①主窗口双缓冲技术，可以在自定义缓冲区中获得整个窗口的渲染结果。
    ②外观渲染器技术，外观渲染器提供了多种风格的主窗口和控件界面外观，并且应用程序可在几种风格之间动态切换。
    ③双向文本显示与输入，增加了对阿拉伯文和希伯来文语言的支持，实现了文本的变形和重排，并提供了阿拉伯文和希伯来文键盘的支持。
    ④支持不规则窗口，如圆角矩形、非矩形窗口等。
    ⑤增加了组件mGUtilis，该组件为用户提供了一些常用的对话框模板，便于代码复用。
    ⑥增加了组件msgplus，该组件是对MiniGUI图形绘制接口的一个扩充和增强，主要提供对二维矢量图形和高级图形算法的支持。
    因此，MiniGUI非常适合编写嵌入式图形用户界面应用程序。
