引言

　　在自主行走机器人系统中，机器人要实现在未知和不确定环境下行走，必须实时采集环境信息，以实现避障和导航，这必须依靠能实现感知环境信息的传感器系统来实现。视觉、红外、激光、超声波等传感器都在行走机器人中得到广泛应用。由于超声波测距方法设备简单、价格便宜、体积小、设计简单、易于做到实时控制，并且在测量距离、测量精度等方面能达到工业实用的要求，因此得到了广泛的应用。本文所介绍的机器人采用三方超声波测距系统，该系统可为机器人识别其运动的前方、左方和右方环境而提供关于运动距离的信息。

　　1　超声波测距原理

　　超声波发生器内部由两个压电片和一个共振板组成。当它的两极外加脉冲信号，且其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两极间未加外电压，当共振板接收到超声波时，就成为超声波接收器。超声波测距一般有两种方法：①取输出脉冲的平均电压值，该电压与距离成正比，测量电压即可测量距离；②测量输出脉冲的宽度，即发射超声波与接收超声波的时间间隔t,根据被测距离s=vt?2来得到测量距离，由于超声波速度v与温度有关，所以如果温度变化比较大，应通过温度补偿的方法加以校正。

　　本测量系统采用第二种方法，由于测量精度要求不是特别高，所以可以认为温度基本不变。

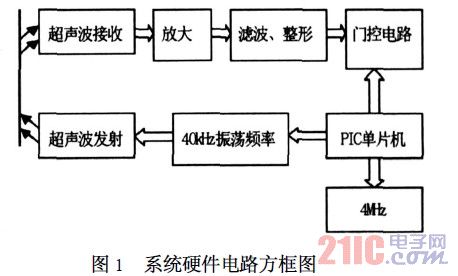

　　本系统以PIC16F877单片机为核心，通过软件编程实现其对外围电路的实时控制，并提供给外围电路所需的信号，包括频率振动信号、数据处理信号等，从而简化了外围电路，且移植性好。系统硬件电路方框图见图1。

　　由于本系统只需要清楚机器人前方、左方、右方是否有障碍物，并不需要知道障碍物与机器人的具体距离，因此不需要显示电路，只需要设定一距离阀值，使障碍物与机器人的距离达到某一值时，单片机控制机器人电机停转，这可通过软件编程实现。

　　2　超声波发射电路

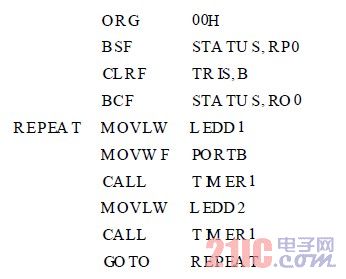

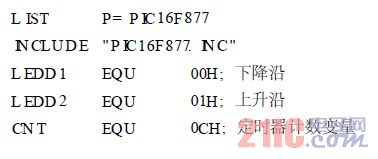

　　超声波的中心频率为40kHz,该频率可以通过以下程序产生（部分源程序）：
