接修两台厦华XT≯465T型大屏幕彩色电视机，出现同一种枕形失真故障，其表现是光栅左右两侧向内凹。行幅不足。

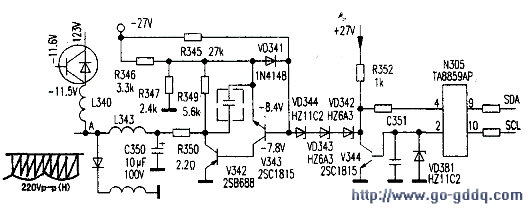

　　据故障现象分析，应重点检查附图所示电路。经检查，发现C350无容量，用'IOItF／250V电解电容器更换后，故障排除。

　　检修上述两台机的过程中，发现C350的安装位置距V342的散热片很近，因而认为C350的失效原因主要是长期过热所致。

　　因此，在更换C350时，除要选择标称温度值较高（如105~C）的正品电容器外，还应调整C350的安装位置，使其远离热源。

　　见附图，C350主要用于抛物波电压形成，并通过L343去调制行扫描锯齿波电流。调制后的行扫描电流波形如A点所示。

    V342为PNP大功率管，它与V343组成级联放大器，用于激励场频抛物波。V344为东一西枕校调整管，受N305②脚输出信号及12C总线数据控制。
