TCL2977E彩电,指示灯闪烁,不开机
来源:本站整理  作者:佚名  2013-12-27 09:07:14



    分析检修:试机测得+B电压为40V左右。断开行电路,接上100W/AC220V灯泡开机,140V电压正常,说明电源带负载没问题,判断高压包短路。换上BSC29-0124型高压包后开机,故障不变。
    在后来的检查中发现:不去掉灯泡并接上行负载试机,图像、声音均正常。根据经验,这是典型的+B滤波电容失效症状,但更换+B滤波电容后故障依旧。

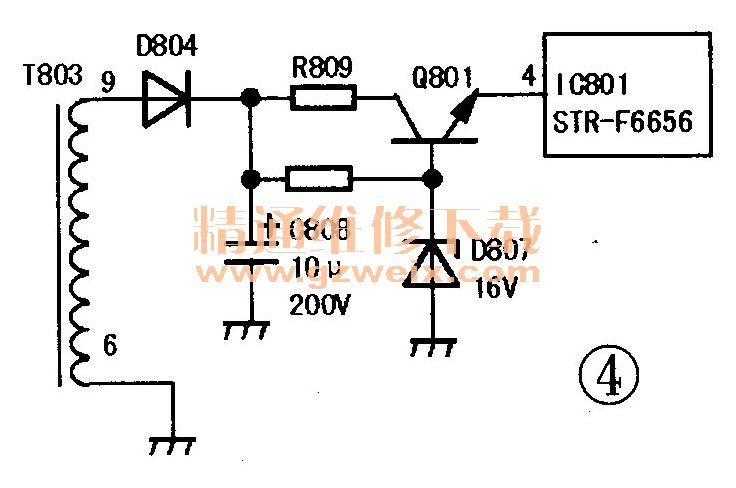

    在空载时测量开关电源各点电压,发现电源厚膜块STR -F6656(IC801)的④脚供电电压波动,检查该供电电路,如图4所示,发现电容C808已无容量。换新后开机,+B电压为140V,恢复行电路后开机声像均正常。

    该机末级视放电路如图6所示。开机时测得视放板插座XSY01的②脚(BC,暗电流检测)电压在1.8V~2.7V之间波动,且三极管VY05、 VY07 、VY09(均为PNP型管BF423)的c极电压均为0V,检查该电路,发现电阻RY17 (1KΩ)已开路。换新后开机,VY05、VY07、VY09的c极电压上升至3.4V左右,图像颜色恢复正常。

    【提示】暗电流检测电路(BLK1N)是在I2C总线的作用下,对CRT的三个阴极工作电流分别取样,并反馈到本机解码电路的暗电流输入端,然后与内部基准电路进行比较、量化,最后自动连续补偿CRT阴极电流的输出量,从而自动平衡阴极电流,使CRT白平衡始终工作在最佳状态。

    RY17是只易熔电阻,损坏后不会出现烧过的痕迹,单纯从电阻外观很难发现。估计最初故障原因是视放板上有一只视放管击穿,并连带损坏了RY 17。前一位维修师傅只更换了视放管,没有检查这只电阻。实际上,若视放管中某只击穿或者漏电,较高的电压(接近视放电压)会加到RY 17上,这样极易导致RY 17损坏,甚至殃及超级芯片。
