检修LG 42LC7R-TA液晶电视不开机故障
来源:本站整理  作者:佚名  2014-03-22 09:53:36



    一台LG 42LC7R-TA液晶电视,通电后待机红灯亮;按开机键后红灯转成绿灯,并闪烁4下,喇叭“咯”的响一声后又回到待机状态,绿灯又变成红灯。
    分析检修:开盖检查,发现该机已被人修理过,液晶屏后面两个灯管插座中的一个已经烧黑,如图1所示;灯管与电源板的一根连线被剪断且没有插上,另一根连接线已丢失;主板上的复位开关已被拆走。

    通电开机检测,电源高压二合一板(IP板)上输出的6.5V、12V、19V和5V电压均正常,但没有供给主板的3.4V电压。拆下电源板检查,有4只耐压值为5V的滤波电容已经更换,但焊点质量很差,补焊后用放大镜仔细观察IP板,发现有一粒滴落的焊锡,疑似把几个贴片元件的管脚短接了,仔细清理后装好IP板,通电测量仍然没有3.4V电压。因为没有插灯管线,怀疑灯管高压保护电路已起控。

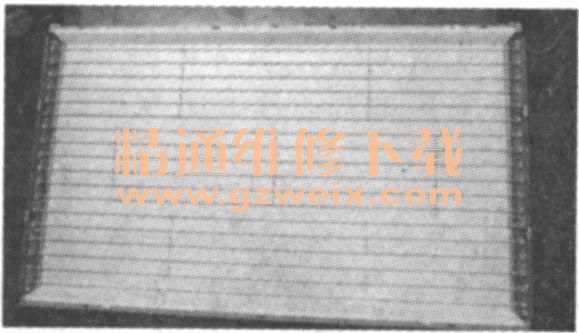

    由于屏上的一只灯管插座已烧坏,只有将屏拆开,看是否能够通过外接导线来解决高压线连接问题。首先把所有的电路板拆除,小b取下液晶屏组件上的两根排线,再拆除面板边框和液晶屏外钢框,就可以看到液晶屏了。液晶屏是靠十几个塑料卡扣扣在背光板框架上的。最好两个人配合,把塑料卡扣一一脱开,小心翼翼地移走液晶屏后,再揭开液晶屏下面的3层均光板,可以看到该机共使用18根直型背光灯管,如图2所示。

    检查烧黑的灯管插座,发现灯管插座底部的铜箔已经烧坏断开,其他地方未见异常,背光灯管两端也未见发黑现象。取下烧坏的灯管插座,清理干净电路板后,用一根导线把烧断的铜箔连接好,为保险起见,用两根导线把背光灯管高压端引出来,套上绝缘管,用热熔胶固定好,如图3所示。安装好液晶屏及其电路板后,接上灯管连接线试机,故障排除。

关键词:LG彩电 42LC7R-TA
