日立50英寸等离子彩电指示灯闪不开机通病
来源:本站整理  作者:佚名  2013-08-18 17:32:53



   日立大屏幕等离子电视使用两三年以后会出现二次开机绿指示灯闪不开机故障,这个问题一般都是Y扫描缓冲板损坏造成的。Y扫描缓冲板分上下两块组成,每块缓冲板上有6个集成电路,每个集成电路有80路输出,它共有480路与屏上相应电极连接,与Y扫描板配合完成自下至上的扫描工作,如果出故障一般会造成无光、开机马上保护、水平亮带、暗带、光栅上下部分异常等。缓冲板损坏的判断方法如下:先断开上下缓冲板任意一块,看能否开机,如果断开下缓冲板能开机能看到上部光栅说明下缓冲板损坏,反之亦然。

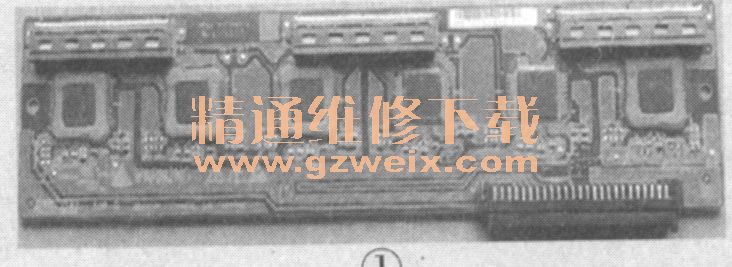

    图1是一块日立50A 101C型彩电上损坏的缓冲板。我们能明显看到从下至上第二、三块集成电路烧出了洞。如果你在今后的等离子电视维修中,看到和图片一样的故障,那就说明是缓冲板损坏了。这种故障在日立等离子电视上面很多!大家遇到日立等离子指示灯闪不开机的故障可以先看一下缓冲板是不是有问题,然后再检查别的电路。这样可以起到事半功倍的效果。
