该机在TV状态下无论什么制式只有黑白图像、无伴音，有嗡嗡交流声，改用AV输入时声图正常。按遥控器制式切换键，彩色能随制式字符改变而变化。

　　康佳2910B型彩电（与其相似的有2510及06系列）社会拥有量较大，其特点是在中放电路中使用TA8615N作为制式切换，使之既能接受CPU强制指令改变制式，又能自动识别接收各种制式的电视信号。这部分电路相对比较复杂，故障率高，维修起来比较棘手。

　　TA8615N除了具有多种制式的伴音混频、视频传输及制式逻辑转换功能外，还具有伴音中频鉴别并输出控制电压以控制TA8611N的伴音解调网络频率，以及3.58NTSC／4.43NTSC判别功能。控制电压由TA8615N25脚输出，控制V109的导通与截止，从而改变TA86llN⑨、⑩脚伴音调解频率。

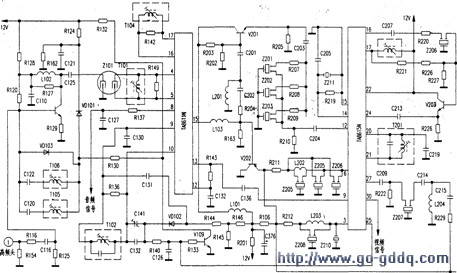

　　如附图所示，在接收PAL制电视信号时，TA8611N15脚输出的复合信号分为两路：一路加入V202b极，经R211后由Z204、L202、Z205、Z206抑制伴音中频进入TA8615N⑥脚，由其内部逻辑开关接通30脚输出视频信号；另一路由R204、C202、C201加在射随器V201b极，经Z201、Z202、Z203选出第二伴音中频，由C204送入TA8615N12脚进入内部混合器，与14、15脚外接的500kHz正弦波混频产生以6.0MHz为中心的第二伴音中频从16脚输出，经C207、R220由Z206选频加入射随器V203。由C213进入TA8615N24脚，内部逻辑开关接通⑨脚输出，经C136再返回TA8611N12、13脚进行限幅放大。

　　根据本机故障现象，在AV状态正常且制式能够转换，证明CPU制式强制指令电路正常，重点检查TA8611N15脚之后的第二伴音中频转输及形成电路。如果以6.0MHz为中心的第二伴音中频不正常，TA8615N会自动鉴别为4.5MHz，此时25脚输出电压为0V，使整个中放电路工作在3.58NTSC制式状态下。测TA8615N相关脚电压，发现14脚为0V，正常时应为4.0V。取下C205测量其漏电阻值为15kΩ，更换C205后，TA8615N25脚电压升为8V，此时图像、声音恢复正常。
