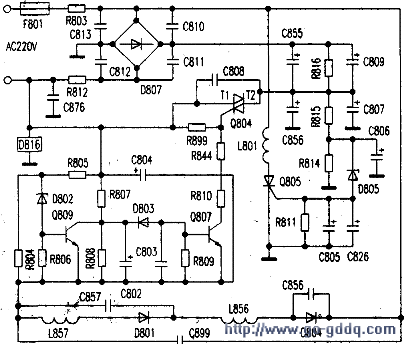

经分析，判断该机的交流输入自动切换电路或倍压整流保护电路有故障，有关电路如附图所示。因为该机设有倍压整流保护电路，而这种保护是通过烧保险丝来实现的。从附图中可以看出。如果在交流电压为220V时误切换至倍压整流状态，会造成整流电压上升至600V左右，经取样电阻R814、R815、R816取得的电压升高并击穿稳压二极管D805，使可控硅Q805的控制极得到触发电压而导通，将交流输入电压直接短路到地，烧断保险丝FS01，起到保护主电源的作用。

　　由以上分析可知，应重点检查倍压整流保护电路和交流输入自动切换电路。由于不便加电检查，用电阻法测量倍压整流保护电路的可控硅Q805未击穿，D805、R814均正常。看来交流输入自动切换误动作的可能性很大，围绕有可能造成误动作的原因，逐个检查关键元件Q804、R804、D802、0809、C804、D803、Q807，除D803的正反向电阻值均太小以外，其他无异常，将D803拆下测量，发现其正反向电阻值都不足211，换用一只同型号二极管后，故障排除。

　　小结：由于D803击穿，在220V供电正常的情况下由R807、R808取样得到的电压通过D803使Q807导通，双向可控硅Q804的控制极得到触发电压而导通。整流电路错误地转换至倍压整流状态，过高的整流电压导致倍压整流保护电路动作。保护电路的可控硅Q805导通。从而烧断保险丝FS01。
