根据用户反映。该机在呈三无故障前，行幅向中间压缩，两侧严重内凹失真，最后呈垂直亮带，随即机内发出爆裂声响且冒烟。

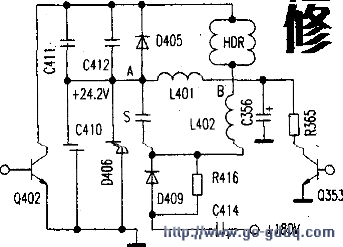

　　打开后盖仔细观察电路板上元件。未发现有严重爆裂和烧焦的痕迹。根据用户所反映的情况，分析故障部位在水平枕校电路或行输出电路，重点查附图所示电路元件。

　　首先对水平枕校电路和行输出电路中的易损元件进行在路测量，测行输出管Q402正常，测枕校管Q352 c、e极已击穿，且该管引脚各焊点均有裂纹现象，用同型号三极管D1449更换Q353后再测，二极管D405也击穿，用BY2213阻尼管更换后经反复测量确认行输出级与枕校电路对地无短路现象。为了防止开关电源输出电压过高造成电路元件损坏，短接行输出管b、e极，让行输出级停止工作，按上100W灯泡作负载，开机电源待机指示灯亮，测主电源电压（+B）为、21.6V，说明待机电压正常；按遥控器开机键，待机指示灯熄灭，主电源电压升为141V正常，关机后，拆除灯泡及行输出管上的短路线，开机有图像及伴音，但画面明显扩大且四角向屏幕处延伸并失真。

　　检测枕校管Q353e极电压为2.3V，正常时应为20V～27V，查R365（3.9Ω）供电限流龟阻开路，校正电容C345（4.7μF/50V）顶部略有鼓包现象，分析机内发出的响声与冒烟就是该电容损坏引起的。但更换R365、C356后故障依旧。测C356P两端电压仅为2.24V（正常时约24V），为缩小故障范围，将R365一脚断开，再测C356仍为2.24V。该校正电压是由行输出管c极经C411、C412、D405与C410、D406分压后形成的，正常时应在35V左右变化。现已断开了R365一脚、于是重点检查C411、C412、C410，均正常；再开机测L401一端分压点交流脉冲电压仅为13.6V，正常时应为120V左右。

　　首先检查易损件D409，已短路，用RU2代换后再恢复R365焊点开机图像恢复正常。
